MBJ DTL

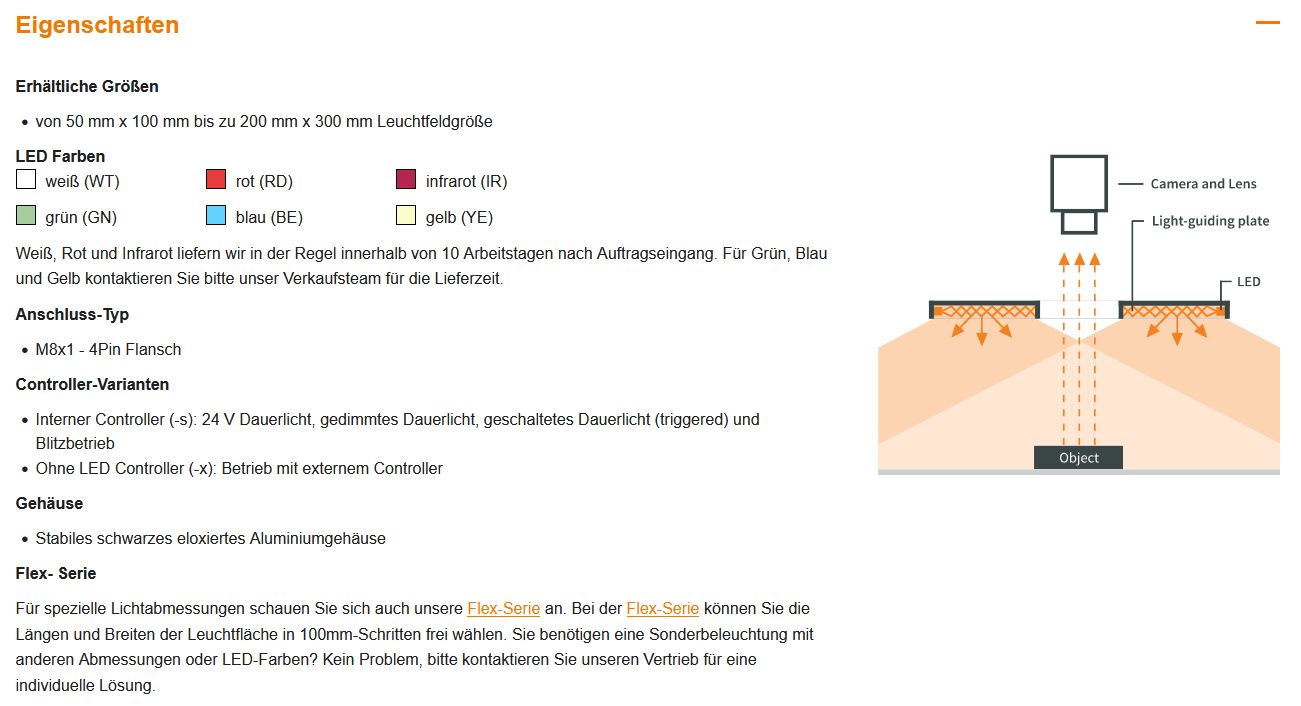

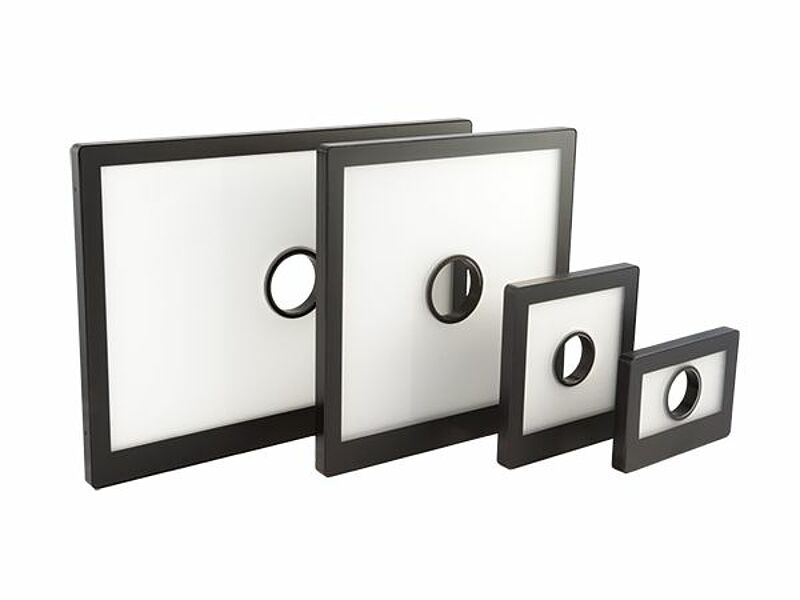

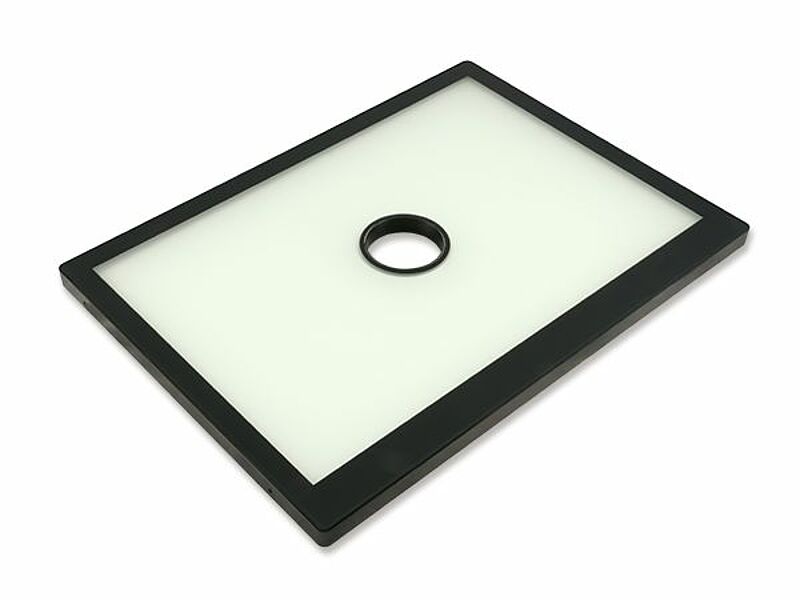

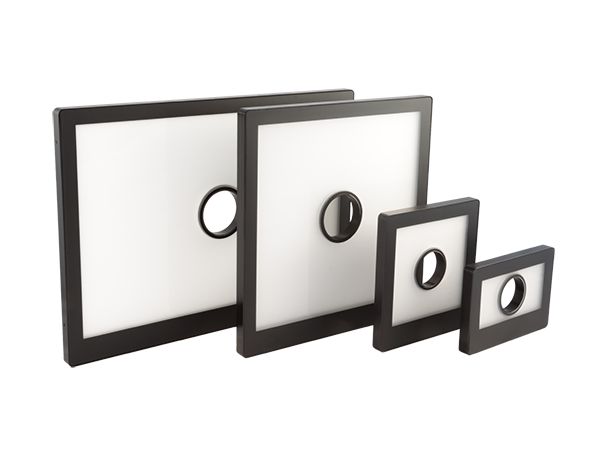

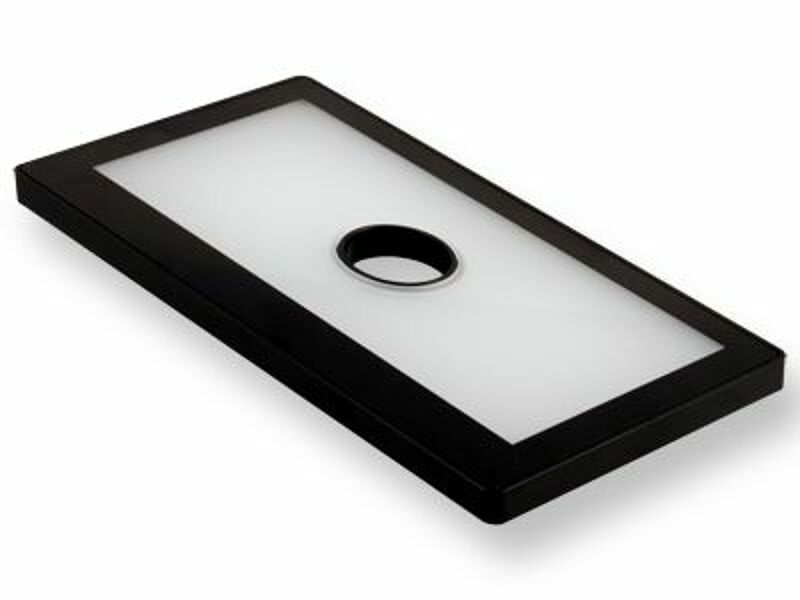

Die DTL Serie ist eine diffuse Beleuchtung in flacher Ausführung, die in verschiedenen Größen zur Verfügung steht. Die kompakten Auflichtbeleuchtungen mit Kameraöffnung sind ideal für die Prüfung von Objekten im Hellfeld mit wenig reflektierenden Oberflächen. Die seitliche Einkopplung des LED-Lichtes gewährleistet eine sehr homogene Abstrahlung über die gesamte Leuchtfläche.
Erhältlich sind die Beleuchtungen in den LED-Farben weiß, blau, grün, gelb, rot und NIR, in verschiedenen Größen, sowie mit integriertem oder externem Controller für Dauerlichtbetrieb, Blitzbetrieb, sowie der Möglichkeit zum Dimmen und für das Gating der Beleuchtungen.
Mit dem optionalen Filterhalter-Set können zusätzliche Filter auf einfache Weise in die Beleuchtung integriert werden. Als Filter stehen ein breiter Diffusor, elliptischer Diffusor, linearer Polarisator und ein Kollimator zur Verfügung.
Die Schutzklasse IP54 sowie die optionalen Halter ermöglichen ein einfache Integration in Industrieumgebungen.
Highlights
- LED Beleuchtung in flacher Ausführung
- Beleuchtungsstärke 25 kLux bei einem Arbeitsabstand von 75mm (weiß, Dauerlicht)
- Beleuchtete Fläche bis zu 200 x 300 mm
- Optional erhältliches Filterhalter-Set
- Verfügbare Filter: Diffusoren, Polarisator, Kollimator
- Integrierter oder externer Controller verfügbar
- 6 Farben verfügbar (weiß, blau, grün, gelb, rot, NIR)
- Schutzklasse IP54
| Modell | max. Länge(mm) | max. Breite(mm) | Farbe | Wellenlänge (nm) | |
|---|---|---|---|---|---|

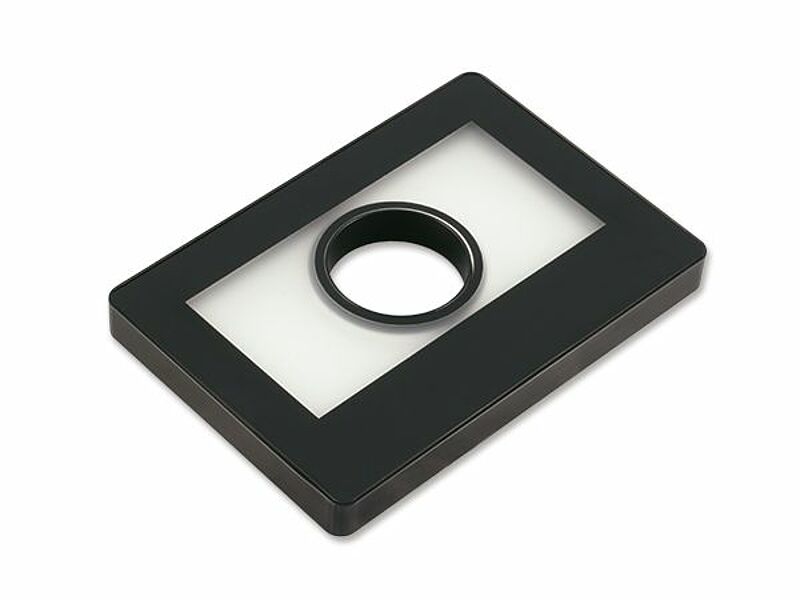

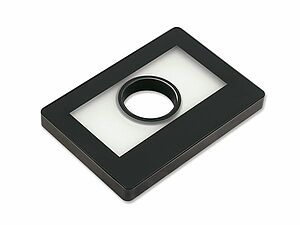

| DTL-0510-XX-Y | 50 | 100 | weiß/blau/grün/gelb/rot/infrarot | WHI/465/525/580/625/850 | |

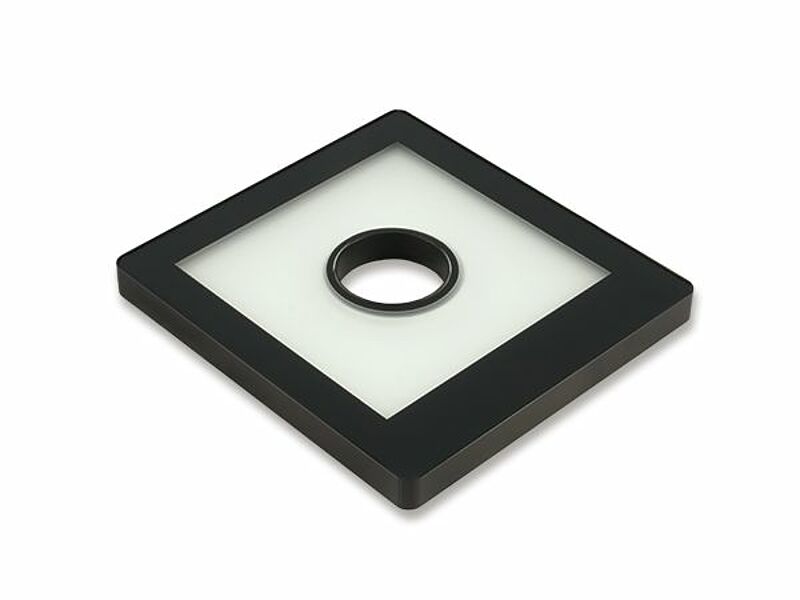

| DTL-1010-XX-Y | 100 | 100 | weiß/blau/grün/gelb/rot/infrarot | WHI/465/525/580/625/850 | |

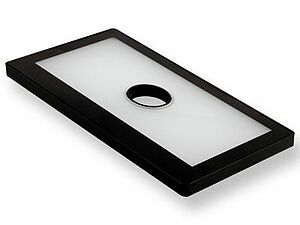

| DTL-1020-XX-Y | 100 | 200 | weiß/blau/grün/gelb/rot/infrarot | WHI/465/525/580/625/850 | |

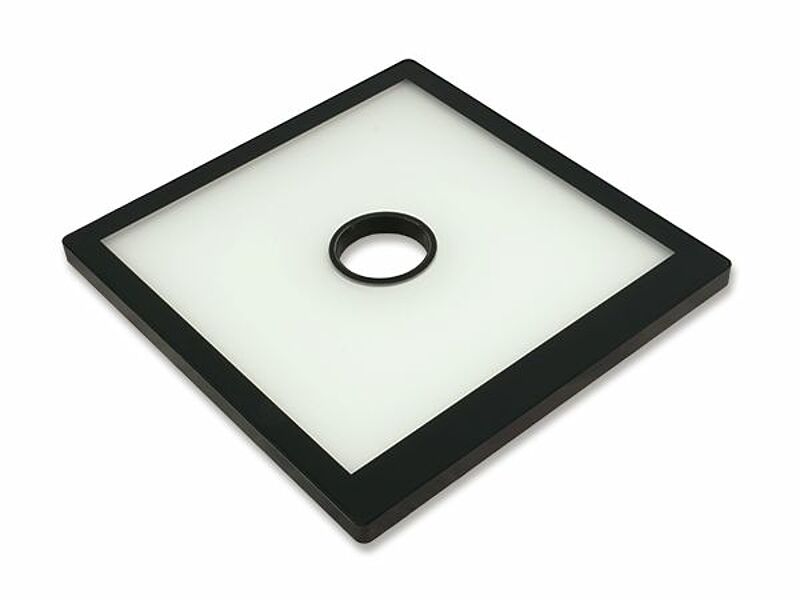

| DTL-2020-XX-Y | 200 | 200 | weiß/blau/grün/gelb/rot/infrarot | WHI/465/525/580/625/850 | |

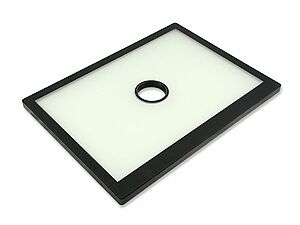

| DTL-2030-XX-Y | 200 | 300 | weiß/blau/grün/gelb/rot/infrarot | WHI/465/525/580/625/850 |
- MBJ Imaging Overview
- Datenblatt MBJ DTL-Serie
- Lichtcharakteristik DTL-0510-WT
- Lichtcharakteristik DTL-1010-WT
- Lichtcharakteristik DTL-1020-WT
- Lichtcharakteristik DTL-2020-WT
- Lichtcharakteristik DTL-2030-WT
- Mechanische Eigenschaften (2D) DTL-0510
- Mechanische Eigenschaften (2D) DTL-1010
- Mechanische Eigenschaften (2D) DTL-1020
- Mechanische Eigenschaften (2D) DTL-2020
- Mechanische Eigenschaften (2D) DTL-2030
- Mechanische Eigenschaften (3D) DTL-0510
- Mechanische Eigenschaften (3D) DTL-1010
- Mechanische Eigenschaften (3D) DTL-1020
- Mechanische Eigenschaften (3D) DTL-2020
- Mechanische Eigenschaften (3D) DTL-2030
| Name | Beschreibung |
|---|---|
| Netzteil für Beleuchtungen | Netzteil für Beleuchtungen von Advanced Illumination, MBJ und Basler |
| MBJ CTR-50 | LED Beleuchtungs-Controller in kompaktem Gehäuse mit Schaltregler |
| MBJ CTR-51 | LED Beleuchtungs-Controller in kompaktem Gehäuse mit einem Linearregler |
| MBJ CTR-52 | LED Beleuchtungs-Controller mit 4 Ausgängen |
| Anschlusskabel für MBJ Beleuchtungen | Anschlusskabel für MBJ Beleuchtungen |
| Halterungen für MBJ Beleuchtungen | Halterungen für Kameras und MBJ Beleuchtungen |
| Folienhalter-Set DTL Serie | DTL-0510 (02626), DTL-1010 (02627), DTL-1020 (02628), DTL-2020 (02629), DTL-2030 (02630) |
| Diffusorfolie für DTL Serie | DTL-0510 (02662), DTL-1010 (02663), DTL-1020 (02664), DTL-2020 (02665), DTL-2030 (02666) |
| Polarisatorfolie für DTL Serie | DTL-0510 (02631), DTL-1010 (02632), DTL-1020 (02633), DTL-2020 (02634), DTL-2030 (02635) |
