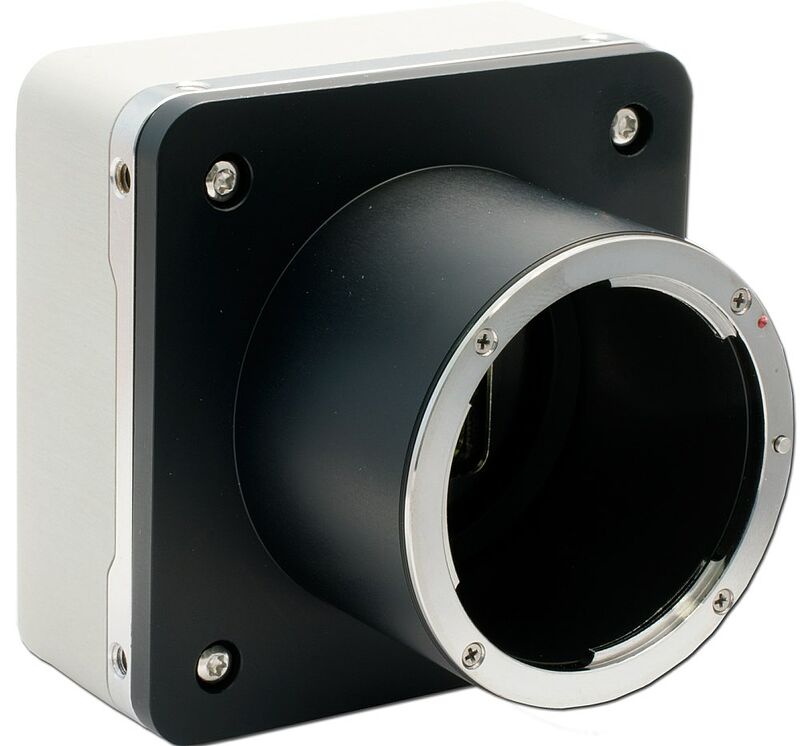

Adimec Sapphire
Bis zu 65 Megapixel Auflösung liefern die CMOS-Flächenkameras der Sapphire-Serie von Adimec und ermöglichen damit eine extrem hohe Bildqualität für Anwendungen, in denen jedes optische Detail wichtig ist. Die Kameras dieser Serie sind mit vier verschiedenen Sensoren erhältlich: Für die Modelle mit 25 Megapixel Auflösung sind Sensoren von ON Semiconductor (Vita und Python) verfügbar. Die Kameras mit 50 Megapixel Auflösung verfügen über einen CMV50000-Sensor von CMOSIS, der satte 7920 x 6004 Bildpunkte liefert, die mit einer Bildrate von 30 fps bereitgestellt werden. Aktuelles Highlight der Serie ist der 65 Megapixel Sensor GMAX3265 von GPixel, der bei einer Bildrate von 35 fps eine Auflösung von 9344x700 Bilpunkte zur Verfügung stellt.
Diese enormen Auflösungen stellen beim Datentransfer hohe Ansprüche an die Schnittstellen. Adimec hat daher je nach Sapphire-Modell Camera Link Full und CoaXPress 4x CXP-6 (GigE-Vision auf Anfrage) als leistungsfähiges Interface integriert, um die anfallenden Datenmengen in der nötigen Geschwindigkeit zu transportieren.
Highlights
- CMOS-Flächenkameras mit 25, 50 und 65 Megapixel Auflösung
- Framerate bis zu 84 Bilder/Sekunde
- Präzises Sensor-Alignment für gleichmäßig scharfe Bilder
- Kameraschnittstelle CameraLink und CoaXPress
- Kompatibilität mit allen gängigen Framegrabbern
- Monochrom- und Farbmodelle
| Modell | Kamera Interface | Farbe / Monochrom | Auflösung und Bildrate | Sensor | |
|---|---|---|---|---|---|

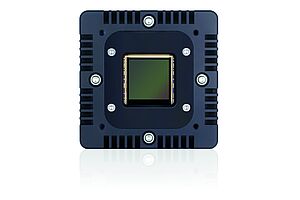

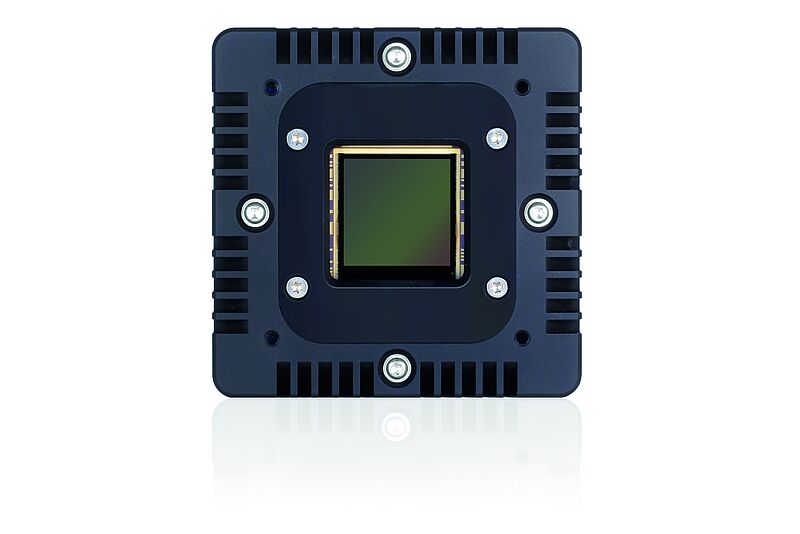

| S-25A30-Em/CL-S10-1.0 | Camera Link | Monochrom | 5120 x 5120 @ 32 Hz | ON Semi Vita 25k, 4,5µm | |
| S-25A30-Em/CL-V19-1.0 (ohne Deckglas) | Camera Link | Monochrom | 5120 x 5120 @ 32 Hz | ON Semi Vita 25k, 4,5µm | |
| S-25A30-Ec/CL-S10-1.0 | Camera Link | Color | 5120 x 5120 @ 32 Hz | ON Semi Vita 25k, 4,5µm | |

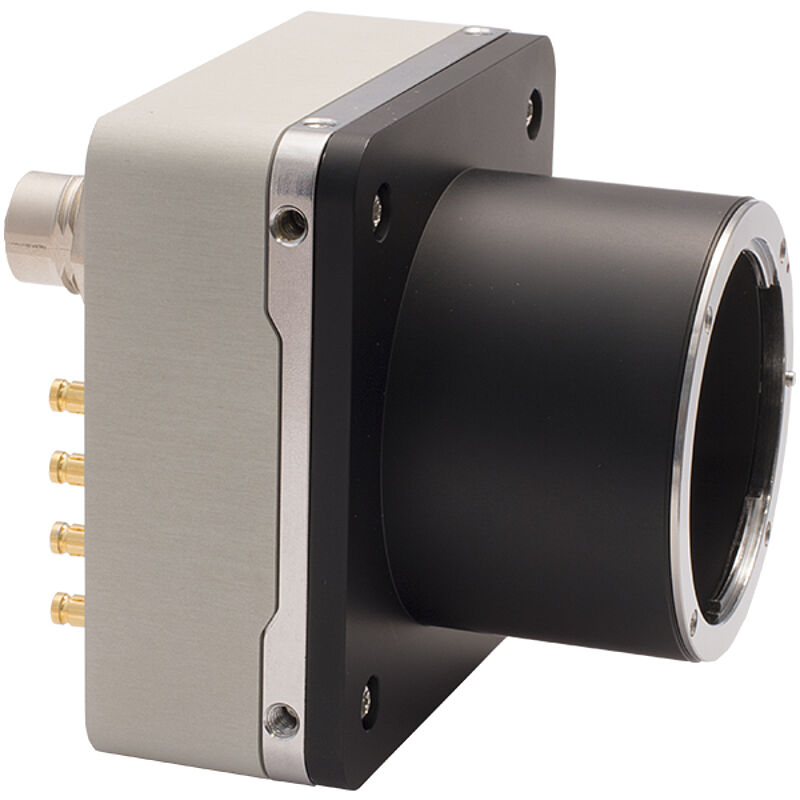

| S-25A70-Em/CXP-6-1.1 | CoaXPress | Monochrom | 5120 x 5120 @ 72 Hz | ON Semi Vita 25k, 4,5µm | |
| S-25A70-Ec/CXP-6-1.0 | CoaXPress | Color | 5120 x 5120 @ 72 Hz | ON Semi Vita 25k, 4,5µm | |
| S-25A80-Gm/CXP-6-1.0 | CoaXPress | Monochrom | 5120 x 5120 @ 84 Hz | ON Semi Python 25k, 4,5µm | |
| S-25A80-Gc/CXP-6-1.0 | CoaXPress | Color | 5120 x 5120 @ 84 Hz | ON Semi Python 25k, 4,5µm | |

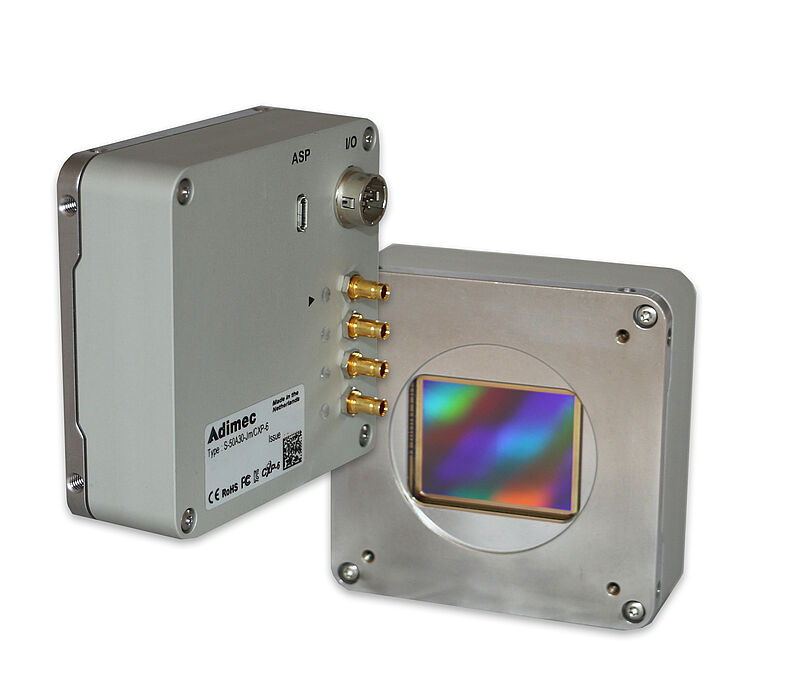

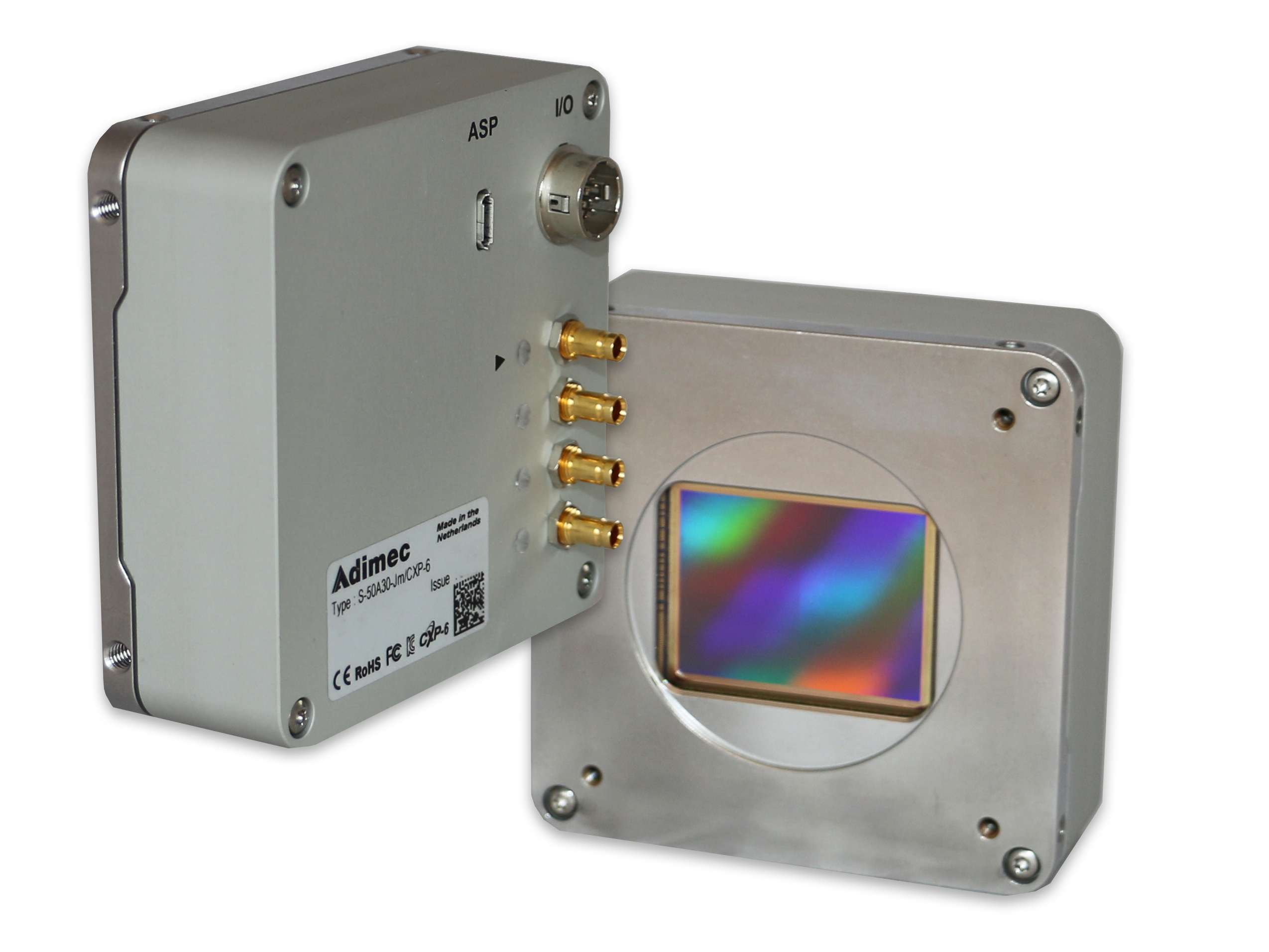

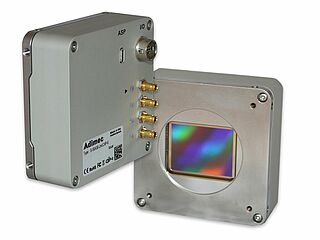

| S-50A30-Jm/CXP-6 | CoaXPress | Monochrom | 7920 x 6004 @ 30 Hz | CMOSIS CMV50000, 4,6µm | |
| S-50A30-Jc/CXP-6 | CoaXPress | Color | 7920 x 6004 @ 30 Hz | CMOSIS CMV50000, 4,6µm | |

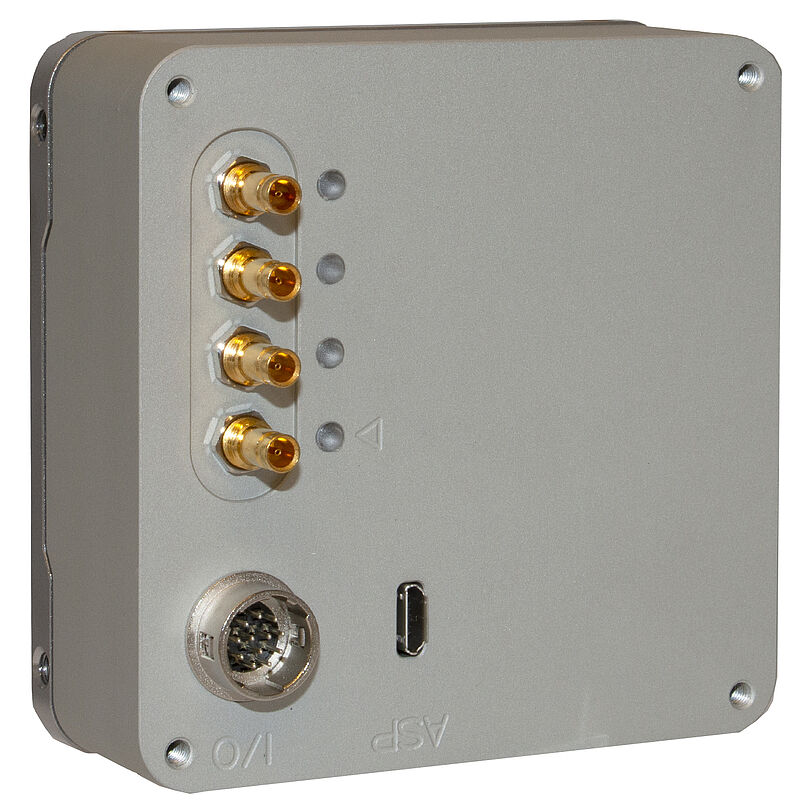

| S-65A35-Km/CXP-6 | CoaXPress | Monochrom | 9344 x 7000 @ 35 Hz | GPixel GMAX3265, 3,2µm | |
| S-65A35-Kc/CXP-6 | CoaXPress | Color | 9344 x 7000 @ 35 Hz | GPixel GMAX3265, 3,2µm | |

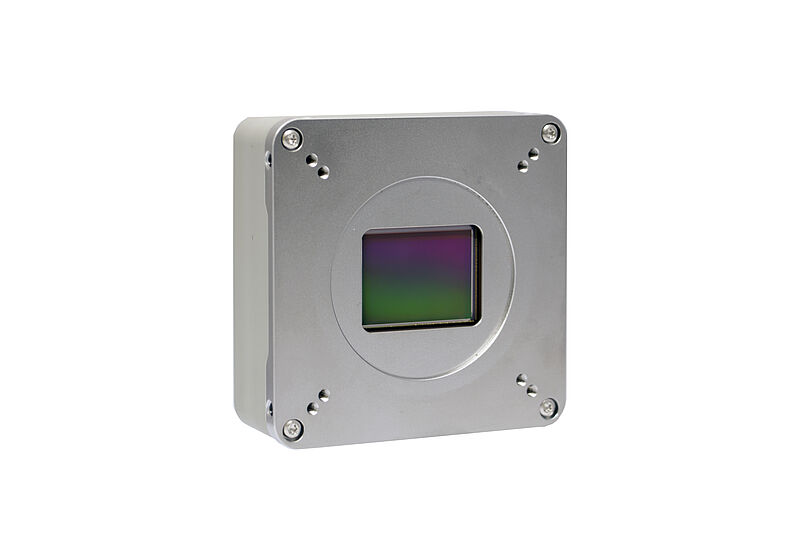

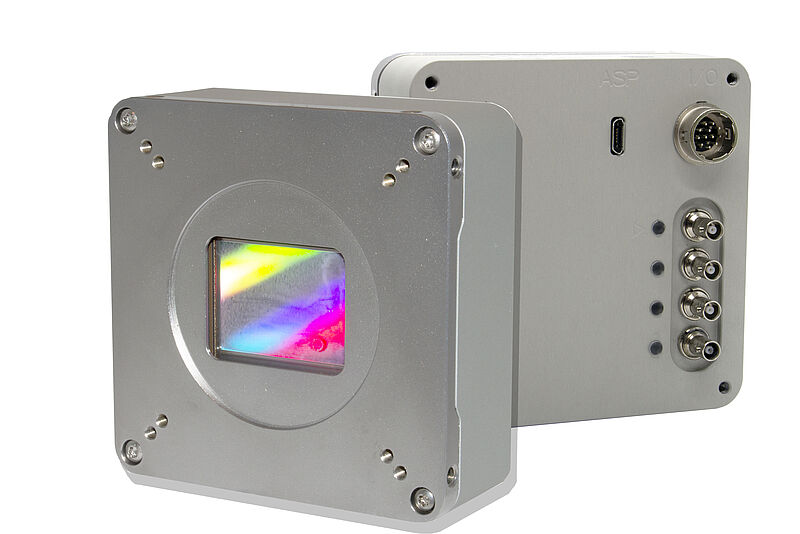

| S-65A70-Kc/CXP-12 | CoaXPress | Color | 9344 x 7000 @ 70 Hz | GPixel GMAX3265, 3,2µm | |
| S-65A70-Km/CXP-12 | CoaXPress | Monochrom | 9344 x 7000 @ 70 Hz | GPixel GMAX3265, 3,2µm |
- Leaflet Adimec S-25A30 (CameraLink)
- Leaflet Adimec S-25A70 (CXP)
- Leaflet Adimec S-25A80 (CXP)
- Leaflet Adimec S-50A30 (CXP)
- Leaflet Adimec S65A35 (CXP)
- Leaflet Adimec S65A70 (CXP)
- Datenblatt Adimec S-25A30 (CameraLink)
- Datenblatt Adimec S-25A70 (CXP)
- Datenblatt Adimec S25A80 (CXP)
- Datenblatt Adimec S-50A30 (CXP)
- Datenblatt Adimec S65A35 (CXP)
- Datenblatt Adimec S65A70 (CXP)
- Manual Adimec S-25A30 (CameraLink)
- Manual Adiemc S-25A70 und S-25A80 (CXP)
- Manual Adimec S-50A30 (CXP)
- Manual Adimec S-25A70 und S-25A80 (CXP)
| Name | Beschreibung |
|---|---|
| Kamera-Objektivadapter | Objektivadapter zur Adaption eines Objektivs an den Kameraflansch |
| Kamera-Netzteile | Netzteile und Injektoren zur Stromversorgung der Kameras |
| Kamera-PWR/IO-Kabel | Kabel und Steckverbinder für Kameras (Power, Trigger sowie I/Os) |
| Distanzringe M42x1 | Distanzringe für M42x1 Mount Objektive |
| Intercon1 CameraLink Kabel (MDR-MDR/H-Flex) | CameraLink Kabel MDR26 to MDR26 |
| Intercon1 CameraLink Kabel (MDR-SDR/H-Flex) | CameraLink Kabel MDR26 to SDR26 |
| Intercon1 CoaXPress 1.1 Kabel (Statisch) | Hochwertige Kabel für CoaXPress 1.1, BNC auf BNC/DIN |
