Advanced Illumination RL 113

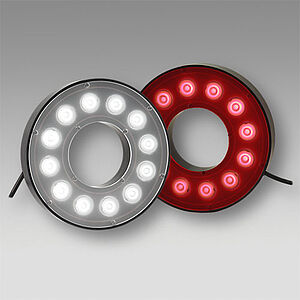

Die RL127 Serie ist eine kompakte Hellfeld-Ringbeleuchtung mit hoher Intensität für große Arbeitsabstände und große Flächen. Ihre IP67-konforme Konstruktion ermöglicht den Einsatz in rauen Fertigungsumgebungen.

Bei einem Arbeitsabstand von 300 mm bietet sie eine Beleuchtungsstärke von 45,5 kLux (weiß) und beleuchtet eine Fläche von 170 mm (Ø, Narrow-Option).

Erhältlich mit drei verschiedenen Linsenoptionen, in zahlreichen Wellenlängen von UV bis NIR, mit Diffusor- und Polarisator-Option, sowie mit verschiedenen Anschluss- und Steuerungsoptionen.


Highlights

  • LED Hellfeld-Ringbeleuchtung in kompakter Bauform
  • Beleuchtungsstärke 45,5 kLux bei 300 mm Arbeitsabstand (weiß)
  • Beleuchtete Fläche 170 mm (Ø) bei 300 mm Arbeitsabstand (narrow)
  • Schutzklasse IP67 für raue Fertigungsumgebungen
  • Drei verschiedene Linsenoptionen
  • Diffusor- und Polarisator-Option

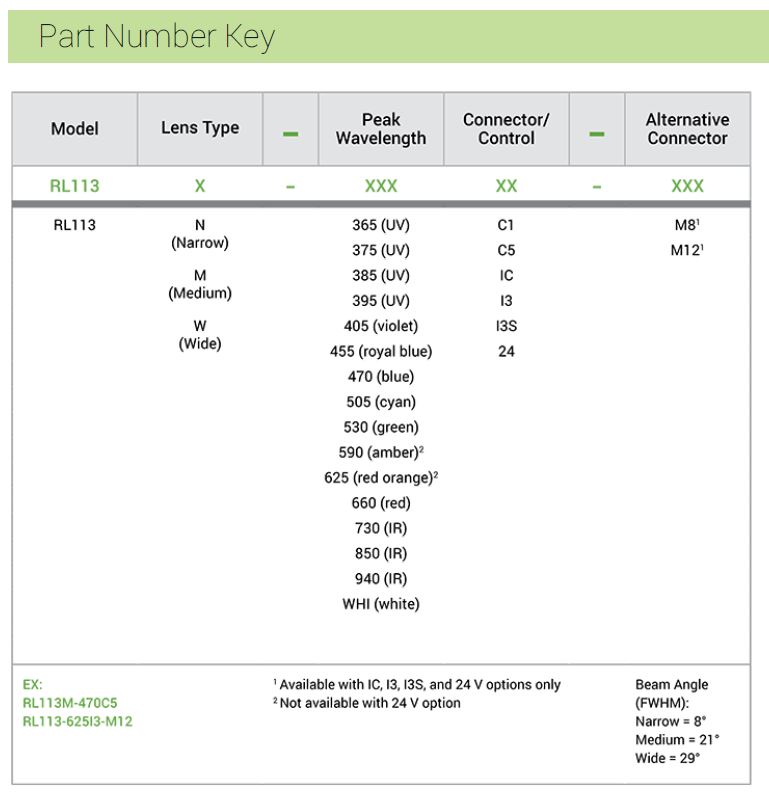

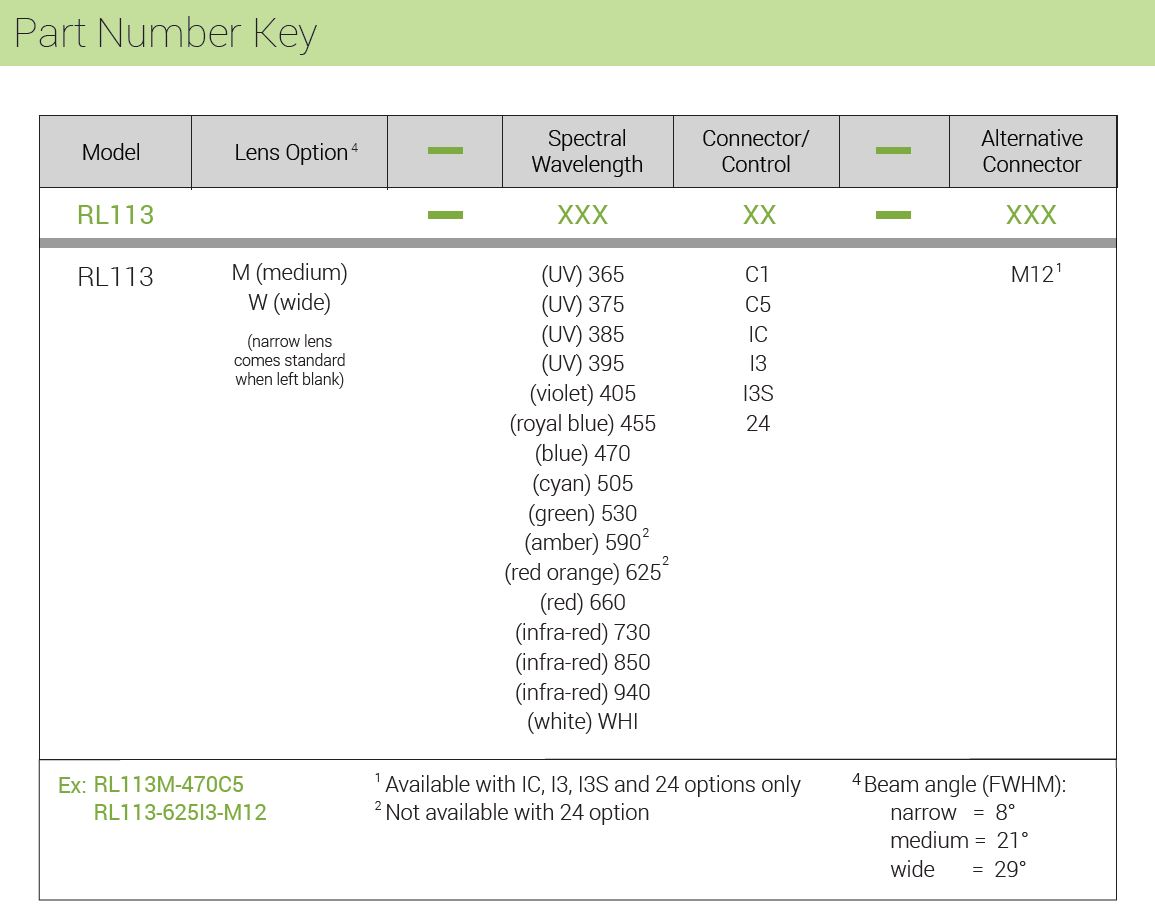

Konfigurationsmöglichkeiten                 Optische Eigenschaften

Farbe
Wellenlänge (nm)
Modell max. Durchmesser(mm) Farbe Wellenlänge (nm)
RL113 365 XX - XXX 152 ultraviolett 365
RL113 375 XX - XXX 152 ultraviolett 375
RL113 385 XX - XXX 152 ultraviolett 385
RL113 395 XX - XXX 152 ultraviolett 395
RL113 405 XX - XXX 152 violett 405
RL113 455 XX - XXX 152 königsblau 455
RL113 470 XX - XXX 152 blau 470
RL113 505 XX - XXX 152 türkis 505
RL113 530 XX - XXX 152 grün 530
RL113 590 XX - XXX 152 bernstein 590
RL113 625 XX - XXX 152 rot-orange 625
RL113 660 XX - XXX 152 rot-orange 660
RL113 730 XX - XXX 152 infrarot 730
RL113 850 XX - XXX 152 infrarot 850
RL113 940 XX - XXX 152 infrarot 940
RL113 WHI XX - XXX 152 weiß WHI
Name Beschreibung
Netzteil für Beleuchtungen Netzteil für Beleuchtungen von Advanced Illumination und MBJ
Advanced Illumination ICS 2 Inline Controller für Dauerbetrieb
Advanced Illumination ICS 3 Inline Controller für Blitz- und Dauerbetrieb
Advanced Illumination DCS 100-E Externer Controller für 1 Beleuchtungen (max. 3 Kanäle)
Advanced Illumination DCS 103-E Externer Controller für 3 Beleuchtungen (jew. 1 Kanal)
Advanced Illumination Pulsar 320 Externer Controller für 2 Beleuchtungen (jew. 1 Kanal)
Halterungen für Ai Beleuchtungen Halterungen für Ring- und Diffuse Lights von Advanced Illumination
