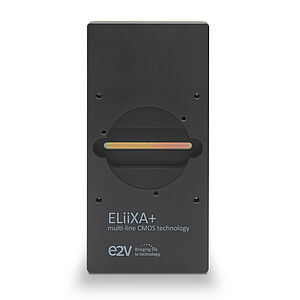

Teledyne e2v ELiiXA+
Auflösungen von 2.048 bis 16.384 Bildpunkten in Monochrom und Farbe deckt Teledyne e2v mit den Zeilenkameras der Serie ELiiXA+ ab. Besonderheit dieser Kameraserie ist ihr Sensor, der je nach Modell aus zwei oder vier aktiven Zeilen besteht, die ohne Abstand nebeneinander liegen. Jeweils zwei Zeilen bilden ein Paar, das die analogen Spannungen rauschfrei addiert und so eine erhöhte Empfindlichkeit ermöglicht.
Die maximale Zeilenrate reicht bis 200 kHz, die von der monochromen 12k-Version geliefert werden kann, doch auch die anderen ELiiXA+ Modelle stellen Auflösungen und Geschwindigkeiten zur Verfügung, die den Einsatz in sehr schnellen Anwendungen mit hohen Anforderungen an die Bildqualität erlauben. Manuelles und automatisches Tap-Balancing, Flat-Field-Correction und LUTs sind nur einige der zahlreichen weiteren Argumente, die für den Einsatz der ELiiXA+ sprechen.
Highlights
- Teledyne e2v multi-line iCMOS-Sensoren mit 100% Fill-Faktor
- Hohe Empfindlichkeit durch paarweise angeordneten Sensorzeilen
- Auflösungen von 2048 bis 16384 Bildpunkten
- Zeilenraten 200 kHz
- Monochrom- und Farbmodelle
- Kameraschnittstellen CoaXPress, Camera Link und NBASE-T
| Modell | Kamera Interface | Farbe / Monochrom | Auflösung und Bildrate | Sensor | |
|---|---|---|---|---|---|
| C4M NT 2010-BA0 | NBASE-T/GigE-Vision | Monochrom | 2048 x 2 @ 140kHz | e2v iCMOS, 10µm | |
| C4C NT 2010-BA0 | NBASE-T/GigE-Vision | Color | 2048 x 2 @ 100kHz | e2v iCMOS, 10µm | |
| C4M NT 4005-BA0 | NBASE-T/GigE-Vision | Monochrom | 4096 x 4 @ 140kHz | e2v iCMOS, 5µm | |
| C4C NT 4005-BA0 | NBASE-T/GigE-Vision | Color | 4096 x 4 @ 50kHz | e2v iCMOS, 5µm | |
| C4C CL 4010-BH0 | Camera Link | Color | 4096 x 2 @ 66kHz | e2v iCMOS, 5µm | |
| C2M CL 8005-BA0/40 | Camera Link | Monochrom | 8192 x 2 @ 40kHz | e2v iCMOS, 5µm | |
| C2M CL 8005-BA1/100 | Camera Link | Monochrom | 8192 x 2 @ 100kHz | e2v iCMOS, 5µm | |
| C4M CL 8005-BH0 | Camera Link | Monochrom | 8192 x 4 @ 40kHz | e2v iCMOS, 5µm | |
| C4M CL 8005-BH1 | Camera Link | Monochrom | 8192 x 4 @ 100kHz | e2v iCMOS, 5µm | |
| C4C CL 8005-BA0 | Camera Link | Color | 8192 x 4 @ 50kHz | e2v iCMOS, 5µm | |
| C4C CL 8005-BA1/Bayer | Camera Link | Color/raw | 8192 x 4 @ 100kHz | e2v iCMOS, 5µm | |
| C4M CL 1605 BH1/CL | Camera Link | Monochrom | 16384 x 4 @ 50kHz | e2v iCMOS, 5µm | |
| C4M CP 1605-BH0/CXP | CoaXPress | Monochrom | 16384 x 4 @ 100kHz | e2v iCMOS, 5µm | |
| C4M CP 1605 BA1/CXP | CoaXPress | Monochrom | 16384 x 4 @ 140kHz | e2v iCMOS, 5µm | |
| C4M CP 1205-BA0/CXP | CoaXPress | Monochrom | 11008 x 4 @ 200kHz | e2v iCMOS, 5µm | |
| C4C CP 1605-BA0 | CoaXPress | Color | 16384 x 4 @ 47,5kHz | e2v iCMOS, 5µm |
- Flyer Teledyne e2v ELiiXA+ 2K
- Flyer Teledyne e2v ELiiXA+ 4K
- Flyer Teledyne e2v ELiiXA+ 8K
- Flyer Teledyne e2v ELiiXA+ 12K
- Flyer Teledyne e2v ELiiXA+ 16K
- Datenblatt Teledyne e2v ELiiXA+ 4K/2K mono (NBASE-T)
- Datenblatt Teledyne e2v ELiiXA+ 4K/2K color (NBASE-T)
- Datenblatt Teledyne e2v ELiiXA+ 8K/4K mono (Camera Link)
- Datenblatt Teledyne e2v ELiiXA+ 8K/4K color (Camera Link)
- Datenblatt Teledyne e2v ELiiXA+ 16K/8K mono (Camera Link & CoaXPress)
- Datenblatt Teledyne e2v ELiiXA+ 16K/8K color (CoaXPress)
- Manual Teledyne e2v ELiiXA+ 4K/2K mono (NBASE-T)
- Manual Teledyne e2v ELiiXA+ 4K/2K color (NBASE-T)
- Manual Teledyne e2v ELiiXA+ 8K/4K mono (Camera Link)
- Manual Teledyne e2v ELiiXA+ 8K/4K color (Camera Link)
- Manual Teledyne e2v ELiiXA+ 16K/8K mono (Camera Link)
- Manual Teledyne e2v ELiiXA+ 16K/8K mono (CoaXPress)
- Manual Teledyne e2v ELiiXA+ 16K/12K mono HighSpeed (CoaXPress)
- Manual Teledyne e2v ELiiXA+ 16K/8K color (CoaXPress)
| Name | Beschreibung |
|---|---|
| Kamera-Objektivadapter | Objektivadapter zur Adaption eines Objektivs an den Kameraflansch |
| Kamera-Netzteile | Netzteile und Injektoren zur Stromversorgung der Kameras |
| Kamera-PWR/IO-Kabel | Kabel und Steckverbinder für Kameras (Power, Trigger sowie I/Os) |
| Distanzringe C-Mount | Distanzringe für C-Mount Objektive |
| Distanzringe M42x1 | Distanzringe für M42x1 Mount Objektive |
| Intercon1 CameraLink Kabel (MDR-MDR/H-Flex) | CameraLink Kabel MDR26 to MDR26 |
| Intercon1 CameraLink Kabel (MDR-SDR/H-Flex) | CameraLink Kabel MDR26 to SDR26 |
| Intercon1 CameraLink Kabel (SDR-SDR/H-Flex) | CameraLink Kabel SDR26 to SDR26 |
| Intercon1 GigE-Vision Kabel (CAT5e/High-Flex) | GigE-Vision-Kabel (CAT5e) für dynamische Anwendungen |
| Intercon1 GigE-Vision Kabel (CAT6a/Statisch) | GigE-Vision-Kabel (CAT6) für statische Anwendungen |
| Intercon1 GigE-Vision Kabel (CAT6a/High-Flex) | GigE-Vision-Kabel (CAT6a) für dynamische Anwendungen |
