Basler imaFlex 2

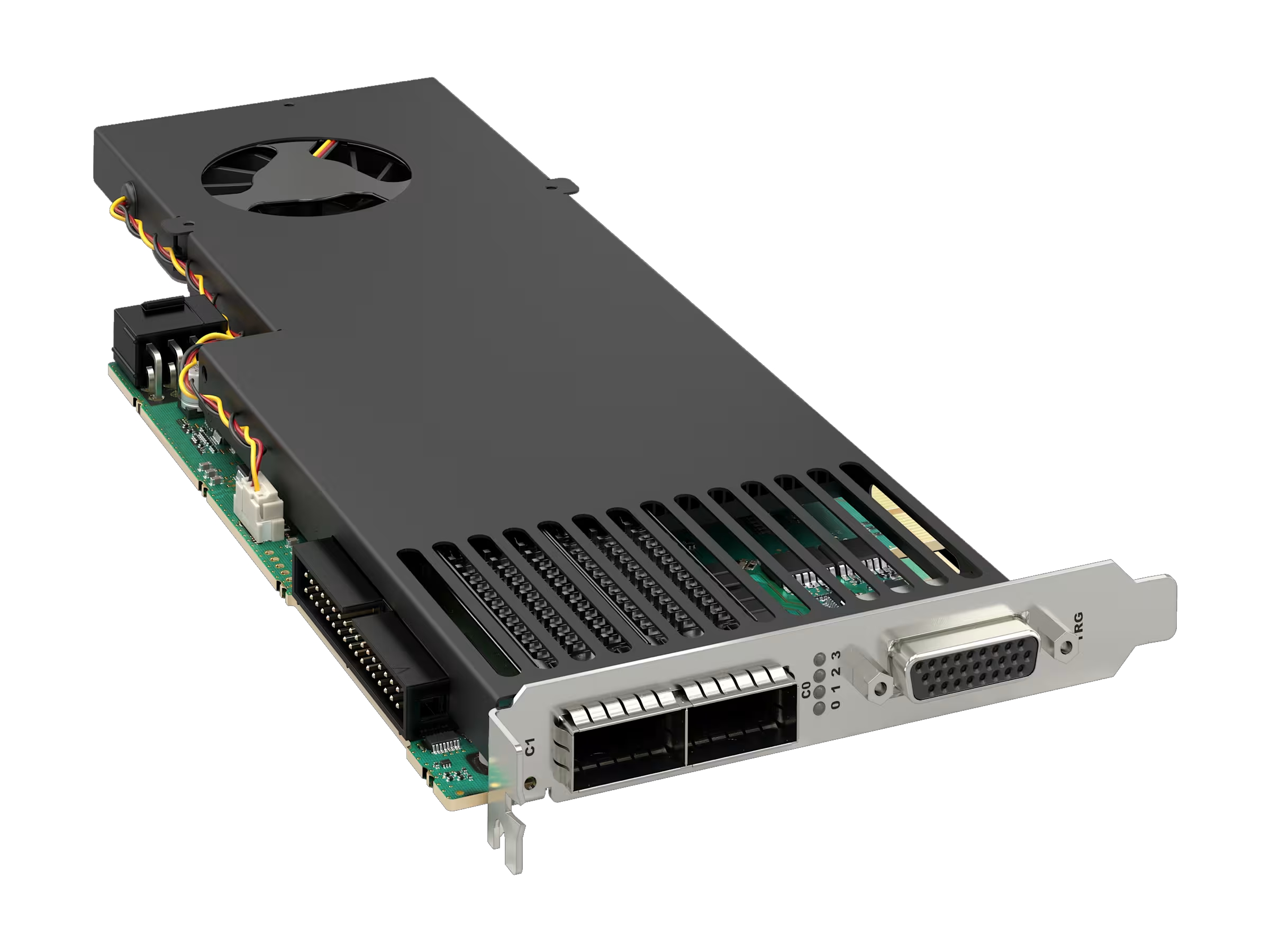

Der Basler imaFlex 2 Dual 100 ist ein leistungsstarker, programmierbarer CoaXPress-over-Fiber (CoF) Framegrabber für anspruchsvolle Machine-Vision-Anwendungen. Über zwei QSFP28-Schnittstellen unterstützt er den Anschluss von bis zu zwei CoF-Kameras oder einer CoF-Kamera mit zusätzlicher Data Forwarding (DF)-Verbindung – jeweils mit einer Bandbreite von bis zu 100 Gbit/s pro Anschluss.
Die optische QSFP28-Technologie ermöglicht eine störungsfreie Datenübertragung mit hoher elektromagnetischer Verträglichkeit sowie nahezu unbegrenzten Kabellängen. Dadurch eignet sich der Framegrabber ideal für Hochleistungs-Bildverarbeitung in industriellen Umgebungen.

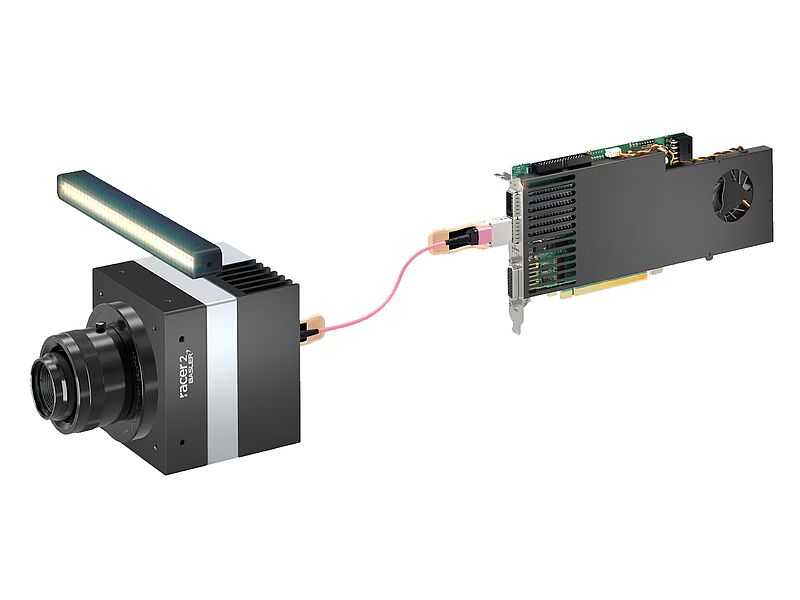

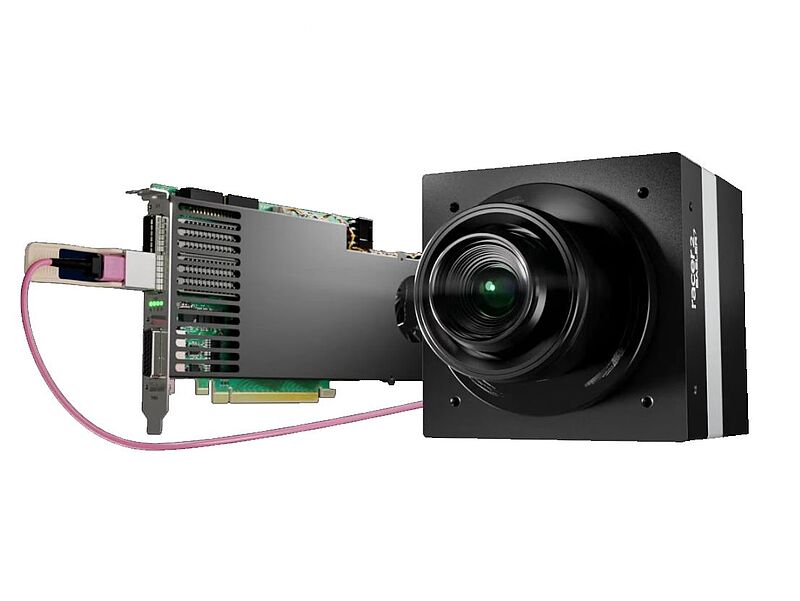

Der imaFlex 2 Dual 100 ist optimal auf die Basler racer 2 XL TDI-Zeilenkamera abgestimmt. Zusammen mit Standardkomponenten wie Kühlung, QSFP28-Transceivern sowie Daten- und I/O-Kabeln entsteht ein leistungsfähiges und kosteneffizientes TDI Vision System für anspruchsvolle Inspektionsaufgaben.
Highlights
- CoF Framegrabber mit Onboard Bildvorverarbeitung
- FPGA Programmierung über die grafische Entwicklungsumgebung VisualApplets
- Zwei QSFP28-Schnittstellen
- Datenraten bis 100 Gbit/s pro Anschluss
- Flexible Data-Forwarding-Architektur
- 10 GB DDR4-Arbeitsspeicher
- PCIe 3.0 x16 Host-Schnittstelle
- Trigger-Extension (8 Eingänge/8 Ausgänge)
| Modell | Art.Nr. | Kamera Interface | Anzahl Kanäle | Stecker | |
|---|---|---|---|---|---|
| imaFlex 2 Dual 100 | 2200002331 | CoaXPress over Fiber | 2 | QSFP28 |
| Name | Beschreibung |
|---|---|
| Basler Modul QSFP28 100G SR4 MPO 100m | Optical Transceiver Modul (2200002797) |
| Cable Optical, MPO, 8x PC/F | Optisches Datenkabel mit 2x MPO-Stecker (5/10/25/50/75/100 Meter) |
