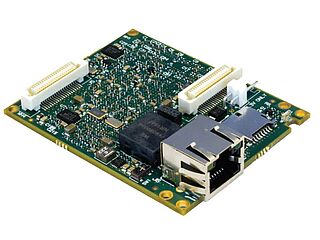

Pleora iPort NTx-NBT25
Das Embedded Video-Interface Modul der Serie iPort NTx-NBT25 von Pleora ist als OEM-Board sowie als Development Kit erhältlich. Beide Modelle erlauben eine einfache und leistungsfähige Integration von GigE-Vision 2.0 Schnittstellen in Kameras oder Bildverarbeitungssysteme über NBASE-T. iPort NTx-NBT25 unterstützt die Übertragung von unkomprimierten Bildern über Standard CAT5e Kabel bis zu einer Distanz von 100 Metern mit 2,5 Gb/s.
Eine Bandbreite von 320 MB/Sekunde, einen Pixelclock von 120 MHz und ein 512 MB Onboard-Speicher sowie ein Cyclone V-FPGA von Altera bieten Anwendern eine große Leistungsfähigkeit zum Aufbau effektiver Bildverarbeitungslösungen.
Highlights
- Embedded Video-Interface zur direkten Anbindung eines Bildsensors
- Konvertierung von LVDS in NBASE-T GigE-Vision 2.0
- Integriertes FPGA: Cyclone V von Altera
- Bandbreite: 320 MB pro Sekunde
- 512 MB-Onboard-Speicher
- Kompakte Größe von nur 73 x 56 x 18
| Modell | Art.Nr. | Besonderheiten | Kamera Interface Spezifikation | |
|---|---|---|---|---|
| iPORT NTx-NBT25 OEM Board | 900-8010 | OEM Board | 3,3V LVTTL | |
| iPORT NTx-NBT25 Dev KIT | 900-8011 | 900-8002 (auf Kühlkörper montiert), NBASE-T NIC, Eth Kable, Netzteil, eBUS SDK | 3,3V LVTTL |
| Name | Beschreibung |
|---|---|
| Intercon1 GigE-Vision Kabel (CAT5e/High-Flex) | GigE-Vision-Kabel (CAT5e) für dynamische Anwendungen |
| Intercon1 GigE-Vision Kabel (CAT6a/Statisch) | GigE-Vision-Kabel (CAT6) für statische Anwendungen |
| Intercon1 GigE-Vision Kabel (CAT6a/High-Flex) | GigE-Vision-Kabel (CAT6a) für dynamische Anwendungen |
| 909-1201 | Netzteil mit 4-Pin Connector |
