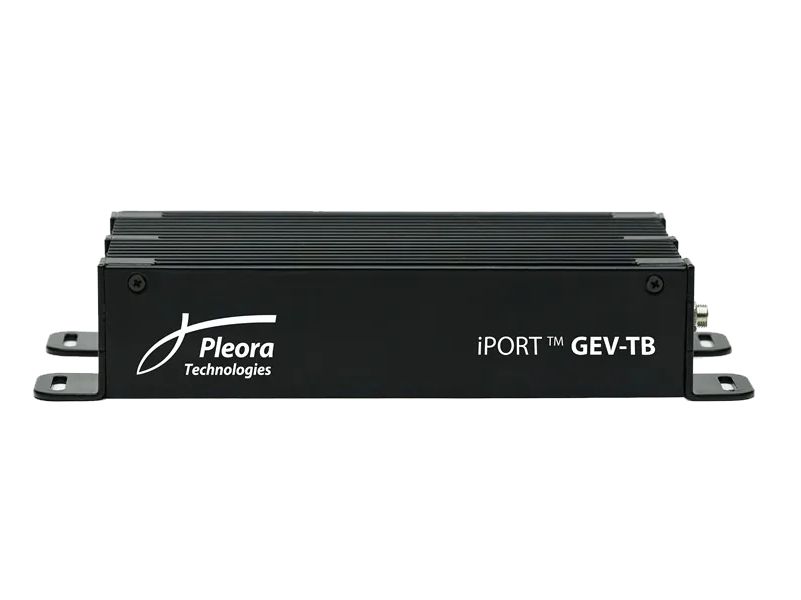

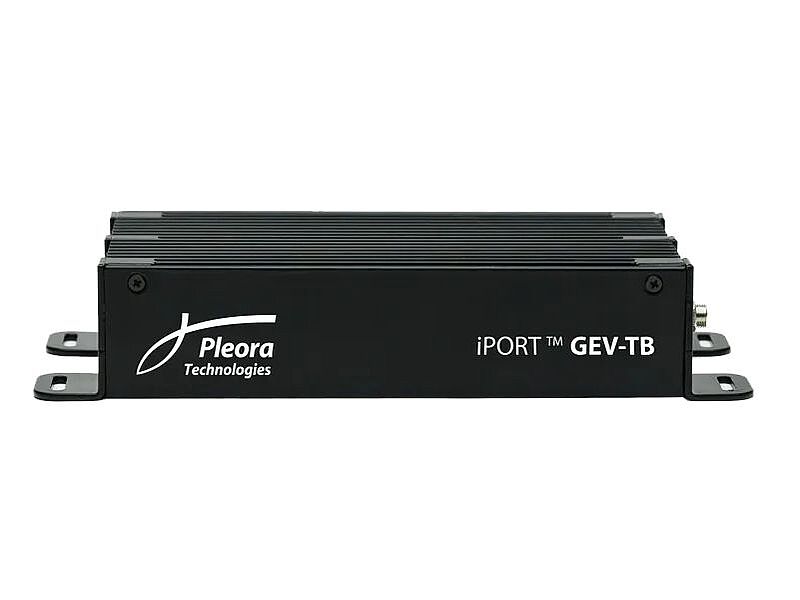

Pleora iPort GEV-TB
Der externe Framegrabber iPORT GEV-TB von Pleora ermöglicht die direkte Anbindung von GigE Vision-Kameras an Thunderbolt 3/4- bzw. USB-C-Anschlüssen von Laptops, Embedded-Systemen, Single-Board-Computern und Industrie-PCs.
Das System überträgt Bilddaten mit bis zu 22,5 Gbit/s bei geringer und konstanter Latenz über Standard-Ethernet (Cat5e/Cat6A). Da kein PCIe-Steckplatz oder internes Frame-Grabber-Board erforderlich ist, lassen sich kompakte, kosteneffiziente und mobile Bildverarbeitungssysteme realisieren.
Eine integrierte DMA-Engine (Direct Memory Access) überträgt die Bilddaten direkt in den Arbeitsspeicher des Hostsystems. Der Packet-Resend-Mechanismus sorgt für eine zuverlässige, jitterarme Datenübertragung, während die CPU für die eigentliche Bildverarbeitung entlastet wird. Das lüfterlose Design reduziert den Energieverbrauch und erhöht die Langzeitzuverlässigkeit.
In Kombination mit dem eBUS SDK bietet der iPORT GEV-TB eine einheitliche Entwicklungsplattform für Anwendungen mit GigE Vision, 10GigE und USB 3.0.
Highlights
- Externer Frame Grabber für Laptops und Embedded-Systeme
- Konvertierung von GigE-Vision in Thunderbolt
- Direkte Anbindung an Thunderbolt 3/4 und USB-C
- Bis zu 22,5 Gbit/s Datenübertragung über Cat5e/Cat6A-Ethernet
- Geringe, konstante Latenz bei niedriger CPU-Auslastung
- 4 GB Frame Buffer mit hardwaregestützter Paketwiederholung
- Integrierte DMA-Engine zur Entlastung des Host-Prozessors
- Unterstützung für Line-Scan- und Area-Scan-Kameras
- Kompaktes und lüfterloses Design
| Modell | Art.Nr. | Besonderheiten | |
|---|---|---|---|
| iPORT GEV-TB WoE | 912-0001 | OEM-Board-Set ohne Gehäuse mit 10-Gbit/s GigE-Vision auf Thunderbolt 3/4 | |
| iPORT GEV-TB WE | 912-0002 | Externer Framegrabber mit Gehäuse mit 10-Gbit/s GigE-Vision auf Thunderbolt 3/4 | |
| iPORT GEV-TB KIT | 912-0007 | Single-Input-Kit im Gehäuse (912-0002, Netzteil und Thunderbolt-4-Kabel) | |
| iPORT GEV-TB DEV KIT | 912-0003 | Single-Input-DEV-Kit im Gehäuse (912-0002, Netzteil, Thunderboldt PCIe Card, CAT6-Kabel und Thunderbolt-4-Kabel) |
| Name | Beschreibung |
|---|---|
| Intercon1 GigE-Vision Kabel (CAT5e/High-Flex) | GigE-Vision-Kabel (CAT5e) für dynamische Anwendungen |
| Intercon1 GigE-Vision Kabel (CAT6a/Statisch) | GigE-Vision-Kabel (CAT6) für statische Anwendungen |
| Intercon1 GigE-Vision Kabel (CAT6a/High-Flex) | GigE-Vision-Kabel (CAT6a) für dynamische Anwendungen |
