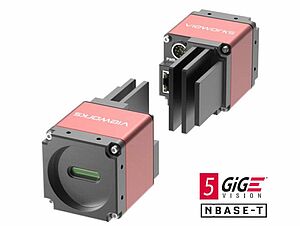

Vieworks VL Serie
Die Zeilenkameras der VL-Serie von Vieworks sind als CameraLink-, 1/5/10-GigE-Vision und CoaXPress-Varianten in Monochrom und Color erhältlich. Sie verfügen über Auflösungen von 2048, 4096, 8192 und 16384 Bildpunkten und ermöglichen Zeilenraten von bis zu 200 kHz.
Die 2K, 4K und 8K Kameras profitieren von den Dual-, bzw. Quad-Line CMOS Sensoren mit 7x7 µm Pixelgröße und besitzen damit eine deutlich höhere Empfindlichkeit als vergleichbare Kameras mit Single-Line Sensoren. Sie sind sehr flexibel in der Ansteuerung und lassen sich im Single-Line, Dual-Line, Quad-Line, sowie in diversen Binning-Modi betreiben.
Die monochrome 16K Variante ist mit einem Single-Line CMOS Sensor mit 3,5µm Pixelgröße ausgestattet.
Die Quad-lineare 8K Variante ist mit einem CMOS Sensor mit 7µm Pixelgröße ausgestattet und unterstützt in der Farbversion bis zu vier Farbkanäle (RGB + monochrom).
Die Zeilenraten reichen von 50 kHz bei der 16K-Kamera bis zu 200 kHz bei den 2K-, 4K- und 8K-Modellen.
Je nach Sensorgröße sind die Kameras mit einem M42-, bzw. M72-Mount ausgestattet.
Highlights
- CMOS Sensoren mit Auflösungen von 2K bis 16K
- Monochrom und Color Varianten verfügbar
- Zeilenraten 50 kHz bis 200 kHz
- Flexible Dual-Line Sensoren bei den 2K, 4K und 8K Modellen
- Quad-Line Sensoren bei den 8K Modellen mit CXP Interface
- Single-Line Sensor bei der 16K Variante
- Schnittstellen CameraLink, 1/5/10-GigE-Vision und CoaXPress
- Objektivanschluss M42, und M72-Mount
| Modell | Kamera Interface | Farbe / Monochrom | Auflösung und Bildrate | Sensor | |
|---|---|---|---|---|---|
| VL-2K7C-M200I-2 | CameraLink | Monochrom | 2048 x 2 @ 200kHz | GPixel GL3504, 7µm | |
| VL-2K7NG-M170l-2 | 5GigE-Vision | Monochrom | 2048 x 2 @ 170kHz | GPixel GL3504, 7µm | |
| VL-2K7C-C100I-2 | CameraLink | Color | 2048 x 2 @ 100kHz | GPixel GL3504, 7µm | |
| VL-2K7NG-C44l-4 | 5GigE-Vision | Color | 2048 x 4 @ 44kHz | GPixel GL3504, 7µm | |
| VL-4K7C-M200I-2 | CameraLink | Monochrom | 4096 x 2 @ 200kHz | Gpixel GL0402, 7µm | |
| VL-4K3.5NGM83I-2 | 5GigE-Vision | Monochrom | 4096 x 2 @ 83kHz | Gpixel GL3504, 3,5µm | |
| VL-4K7C-C100I-2 | CameraLink | Color | 4096 x 2 @ 100kHz | Gpixel GL0402, 7µm | |
| VL-4K3.5NG-C42I-2 | 5GigE-Vision | Color | 4096 x 2 @ 42kHz | Gpixel GL3504, 3,5µm | |
| VL-8K7C-M80F-1 | CameraLink | Monochrom | 8192 x 1 @ 80kHz | Dragster DR-1x8k-7, 7µm | |
| VL-8K7C-M80F-2 | CameraLink | Monochrom | 8192 x 2 @ 80kHz | Dragster DR-2x8k-7, 7µm | |
| VL-8K7C-C80F-2 | CameraLink | Color | 8192 x 2 @ 80kHz | Dragster DR-2x8k-7-RGB, 7µm | |
| VL-8K7XG-M100 I-2 | 10 GigE-Vision | Monochrom | 8192 x 2 @ 100kHz | GPixel GL7008, 7µm | |
| VL-8K7XG-C33l-4 | 10 GigE-Vision | Color | 8192 x 4 @ 33kHz | GPixel GL7008, 7µm | |
| VL-8K7X2-M200I-2 | CoaXPress | Monochrom | 8192 x 2 @ 100/200kHz | Gpixel GL7008, 7µm | |
| VL-8K7X2-M67I-4 | CoaXPress | Monochrom | 8192 x 4 @ 50/67kHz | Gpixel GL7008, 7µm | |
| VL-8K7X2-C67I-4 | CoaXPress | Color | 8192 x 4 @ 50/67kHz | Gpixel GL7008, 7µm | |
| VL-16K3.5C-M50F-1 | CameraLink | Monochrom | 16384 x 1 @ 50kHz | Dragster DR-16k-3,5µm | |
| VL-16K35XG-M60l-2 | 10 GigE-Vision | Monochrom | 16384 x 2 @ 33kHz | GPixel GL3516, 3,5µm | |
| VL-16K3.5XG-C30I-2 | 10 GigE-Vision | Color | 16384 x 2 @ 30kHz | GPixel GL3516, 3,5µm |
- Vieworks Selection Guide
- Vieworks Datenblatt VL Serie (2K/4K mono/color)
- Vieworks Datenblatt VL Serie (2K/4K 5GigE)
- Vieworks Datenblatt VL Serie (8K/16K mono)
- Vieworks Datenblatt VL Serie (8K color)
- Vieworks Datenblatt VL Serie (8K CXP)
- Vieworks Datenblatt VL Serie (8K/16K 10GigE)
- Vieworks Manual VL Serie (2K/4K mono, color)
- Vieworks Manual VL Serie (2K/4K 5GigE)
- Vieworks Manual VL Serie (8K/16K mono)
- Vieworks Manual VL Serie (8K color)
- Vieworks Manual VL Serie (8K CXP)
- Vieworks Manual VL Serie (8K/16K 10GigE)
| Name | Beschreibung |
|---|---|
| Kamera-Stativadapter | Stativadapter zur Kameramontage mit 1/4" Gewinde |
| Kamera-Objektivadapter | Objektivadapter zur Adaption eines Objektivs an den Kameraflansch |
| Kamera-Netzteile | Netzteile und Injektoren zur Stromversorgung der Kameras |
| Kamera-PWR/IO-Kabel | Kabel und Steckverbinder für Kameras (Power, Trigger sowie I/Os) |
| Intercon1 CameraLink Kabel (SDR-SDR/H-Flex) | CameraLink Kabel SDR26 to SDR26 |
| Intercon1 CameraLink Kabel (MDR-SDR/H-Flex) | CameraLink Kabel MDR26 to SDR26 |
| Intercon1 CameraLink Kabel (MDR-MDR/H-Flex) | CameraLink Kabel MDR26 to MDR26 |
| Intercon1 CoaXPress 2.0 Kabel (CXP12) | Hochwertige Kabel für CoaXPress 2.0, HD-BNC auf HD-BNC/BNC/DIN |
