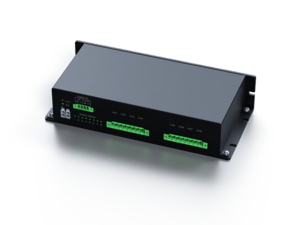

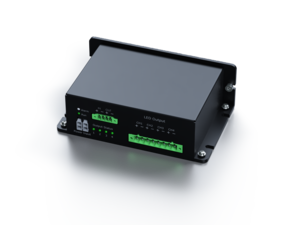

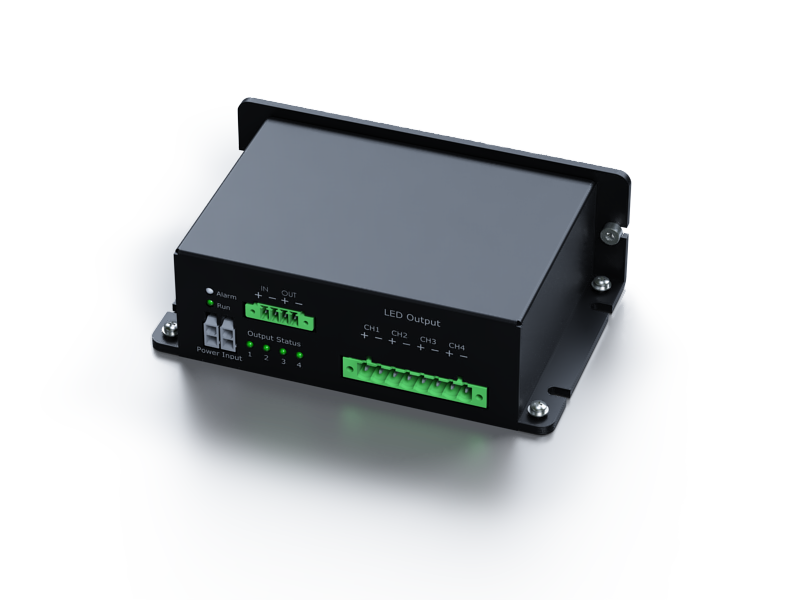

iCore iPulse A-Serie
Die iPulse A-Serie von iCore sind Hochleistungs-LED-Controller, die speziell für Bildverarbeitungsanwendungen entwickelt wurden. Sie besitzen einen hohen Wirkungsgrad und ermöglichen weltweit einzigartige Hochgeschwindigkeitsströme.
Durch die hocheffiziente Leistungsschaltung können Ströme von über 200A bei einer Impulsdauer von weniger als 0,5 µS zur Verfügung gestellt werden. Des Weiteren besitzen die Controller eine Übersteuerungsfunktion, die die LEDs vor Überstromung schützt.
Die iPulse Controller sind Konstantstromregler für LED-Beleuchtungen. Sie nutzen den Vorteil des Konstantstrom-Verfahrens und können eine bis zu 10-fache Überstromung bereitstellen. Überstromung (Current-Overdriving) ist eine Technologie, die einen Strom treibt, der den Nennstrom der LED überschreitet, um die Helligkeit der LED zu erhöhen ohne sie zu zerstören.
Mit der eingebauten Sequenzer-Funktion kann auf einfache Weise Multi-Strobing realisiert werden. Hiermit kann man bis zu acht Sequenzen zuweisen, um acht LEDs einzeln mit einem Triggersignal anzusteuern.
Highlights
- Leistungsstarke Hochgeschwindigkeits-LED-Controller
- Verisonen mit 1/2/4/8 Kanälen
- Impulsströme mit weniger als 0,5 μs
- Stromstärken bis 200A
- Blitzfrequenzen bis 300 kHz
- Geeignet für TDI- und Zeilenkameras
- Schutzfunktion gegen Übersteuerung
| Modell | Anzahl Kanäle | Dauerlicht | Blitzbetrieb | Ausgangsleistung (W) | |
|---|---|---|---|---|---|

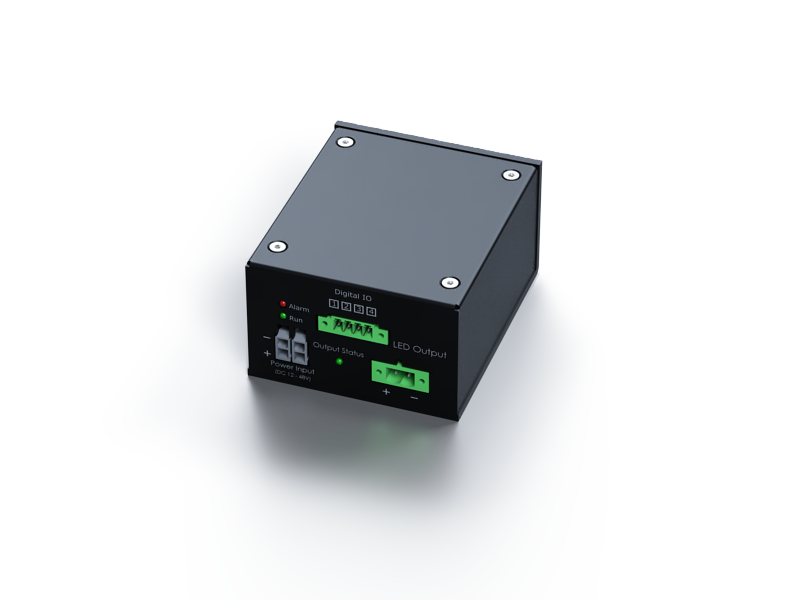

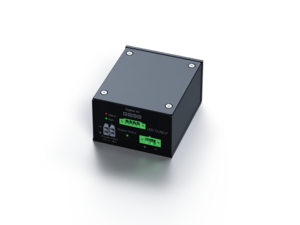

| IP-1P1S-20A | 1 | 2A | 20A / 0,5µS / 300kHz | 30/30 (pro Kanal/gesamt) | |
| IP-1P1S-50A | 1 | 5A | 50A / 0,5µS / 300kHz | 30/30 (pro Kanal/gesamt) | |
| IP-1P1S-100A | 1 | 5A | 100A / 0,5µS / 300kHz | 30/30 (pro Kanal/gesamt) | |

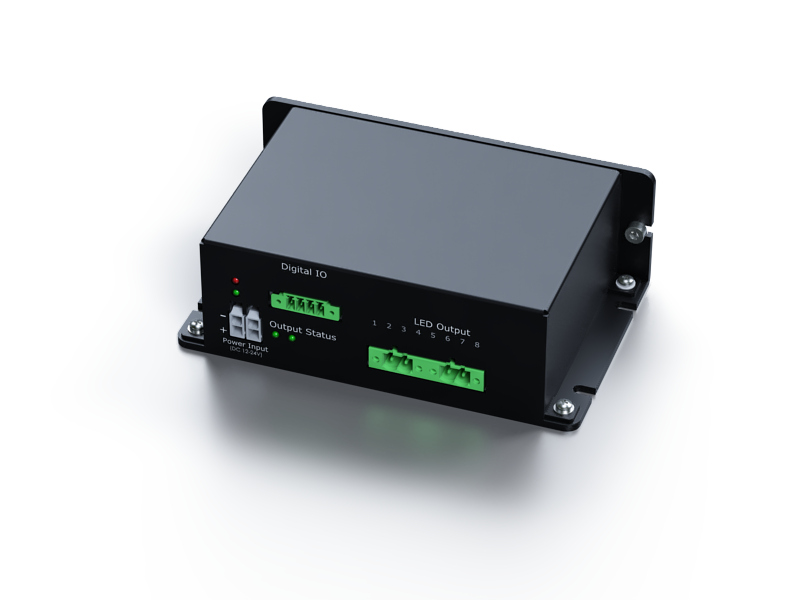

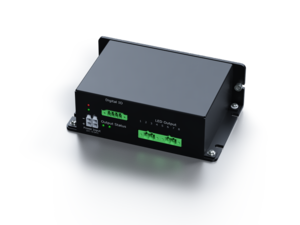

| IP-2P2S-20A | 2 | 2A | 20A / 0,5µS / 300kHz | 30/60 (pro Kanal/gesamt) | |
| IP-2P2S-50A | 2 | 5A | 50A / 0,5µS / 300kHz | 125/250 (pro Kanal/gesamt) | |
| IP-2P2S-200A | 2 | 20A | 200A / 0,5µS / 300kHz | 250/500 (pro Kanal/gesamt) | |
| IP-2P2S-200B | 2 | 20A | 200A / 0,5µS / 300kHz | 500/1000 (pro Kanal/gesamt) | |

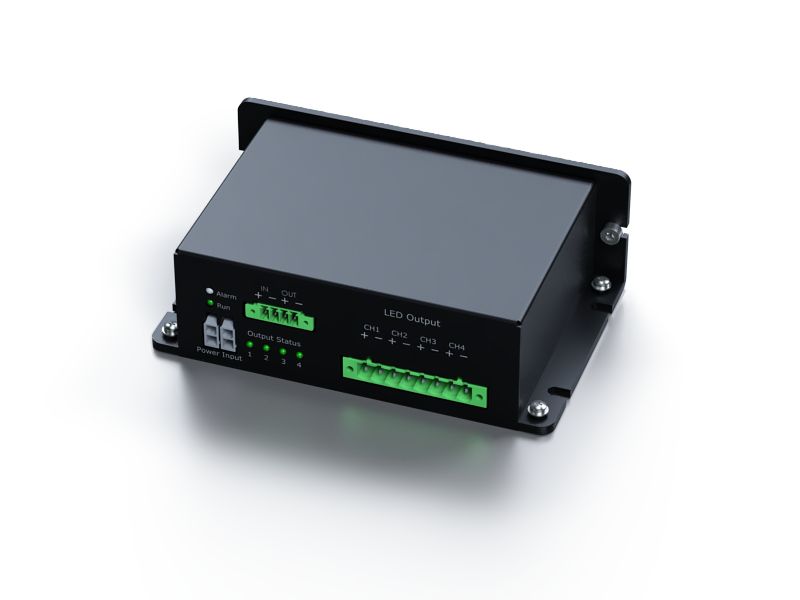

| IP-4P4S-20A | 4 | 3A | 20A / 0,5µS / 300kHz | 75/300 (pro Kanal/gesamt) | |
| IP-4P4S-50A | 4 | 3A | 50A / 0,5µS / 300kHz | 75/300 (pro Kanal/gesamt) | |

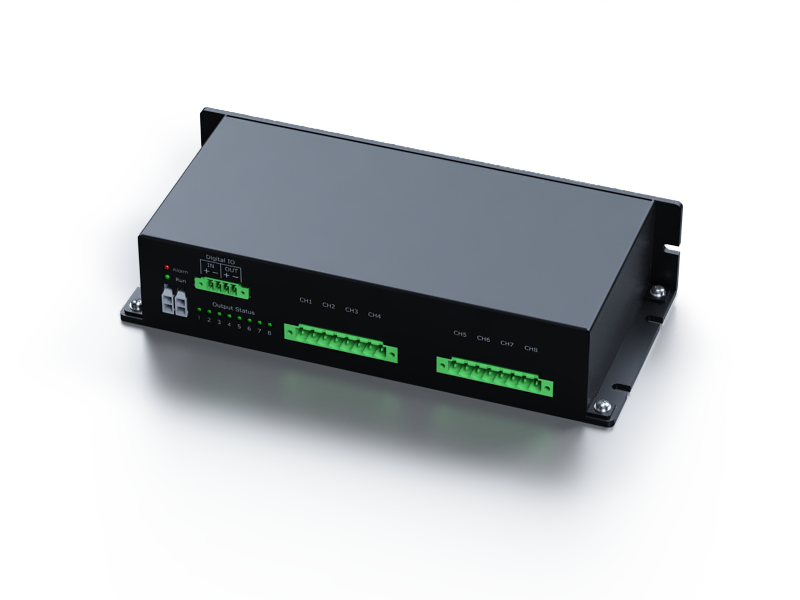

| IP-8P8S-20A | 8 | 3A | 20A / 0,5µS / 300kHz | 75/600 (pro Kanal/gesamt) |
- iCore Produkt Katalog
- iCore Datenblatt iPulse A-Serie
- iCore Datenblatt USB-485 Konverter
- iCore Manual iPulse A/C/Flashing-Serie
- 2D/3D Daten IP-1P1S-20A
- 2D/3D Daten IP-1P1S-50A
- 2D/3D Daten IP-1P1S-100A
- 2D/3D Daten IP-2P2S-20A
- 2D/3D Daten IP-2P2S-50A
- 2D/3D Daten IP-4P4S-20A
- 2D/3D Daten IP-4P4S-50A
- 2D/3D Daten IP-8P8S-20A
- 2D/3D Daten IP-2P2S-200A
- 2D/3D Daten IP-2P2S-200A
| Name | Beschreibung |
|---|---|
| LRS-150-24 Pkg | Netzeil 24V / 150W (inkl. AC und DC Anschlusskabel) |
| LRS-350-48 Pkg | Netzeil 48V / 350W (inkl. AC und DC Anschlusskabel) |
| iPulse USB-485 | 485-USB converter to communicate with the controller |
| iPulse RS485-HUB | 485 Hub to communicate with multiple controllers (MAX. 20 Channels) |
| iPulse Remote Controller | iPulse Remote Controller to manually control the controller without communicating at PC level |
| SC-100 (Trigger Converter) | Trigger converter to convert TTL or LVDS signals |
| CA-J2-T2-100 | JST to Terminal Cable, 2Pin, UL 4C AWG 20 Shield, Verbindungskabel (100mm) zwischen Spot light (29mm) und iPulse |
| CA-J2-T2-500 | JST to Terminal Cable, 2Pin, UL 4C AWG 20 Shield, Verbindungskabel (500mm) zwischen Spot light (29mm) und iPulse |
| CA-X2-D2-500 | Verbindungskabel (0,5m) zwischen High Power LED spot Light und iPulse (exklusiv für iP-2P2S-200A & IP-2P2S-200B) |
| CA-X2-D2-1000 | Verbindungskabel (1m) zwischen High Power LED spot Light und iPulse (exklusiv für iP-2P2S-200A & IP-2P2S-200B) |
