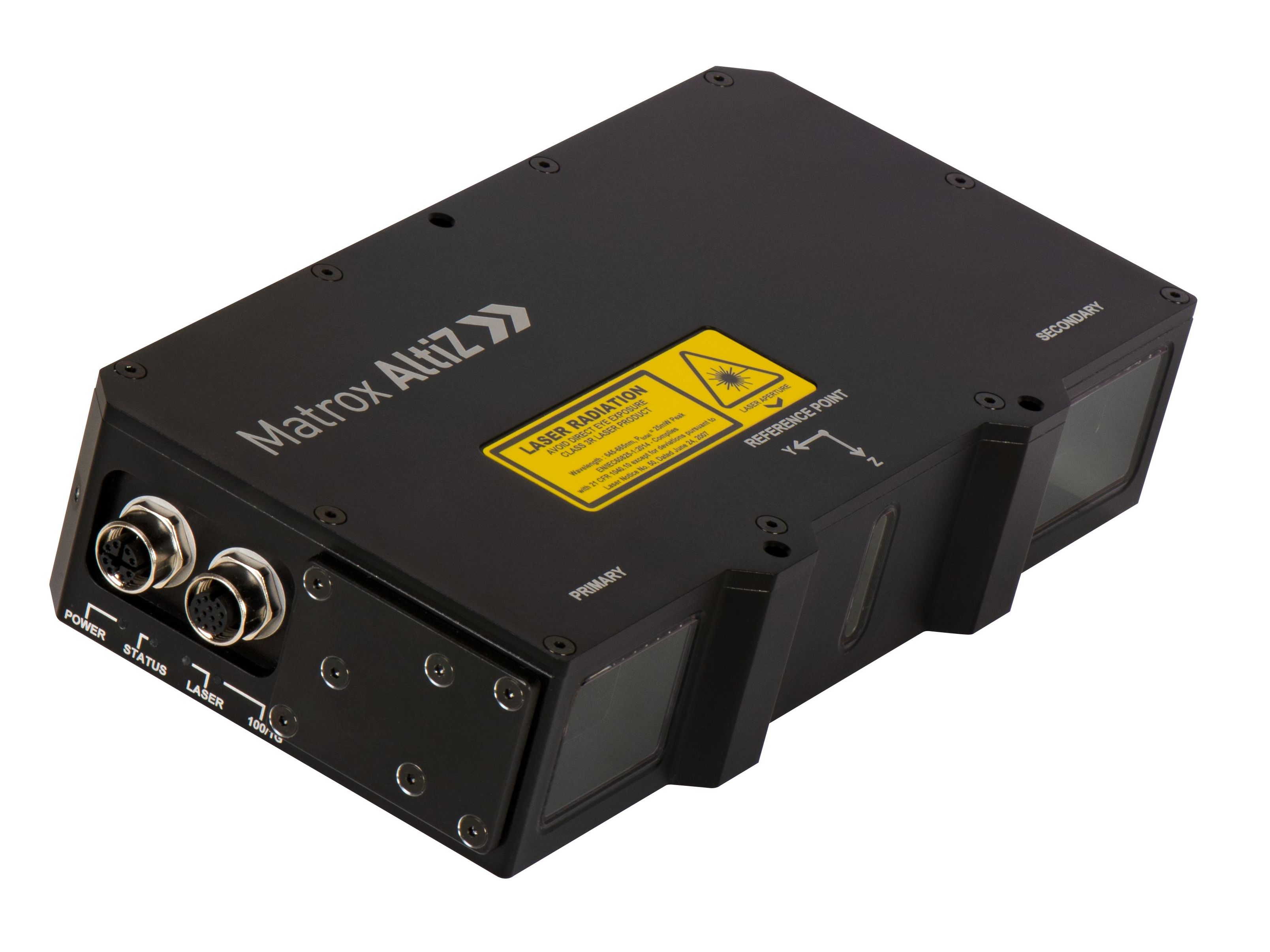

Zebra AltiZ
Mit der preisgekrönten AltiZ Serie stellt Zebra eine Reihe von hochpräzisen 3D Profil-Sensoren zur Verfügung.
Alle Modelle verfügen über ein Dual-Kamera Design mit integriertem Laser. Hiermit werden Scanlücken, die häufig an kritischen Oberflächenübergängen aufgrund optischer Abschattungen auftreten, erheblich verringert.
Eigens entwickelte Algorithmen, die direkt im Sensor ausgeführt werden, generieren automatisch verschiedene Arten zuverlässiger 3D-Daten, wie z.B individuelle Profile, Tiefenkarten oder Punktwolken. Die Kombination der Pixeldaten aus den beiden Bildsensoren erfolgt ebenfalls bereits in der Kamera.
Es stehen vier Modelle für unterschiedliche Arbeitsbereiche und Objekteigenschaften zur Verfügung.
Alle Modelle bieten eine Power-Over-Ethernet (PoE) Versorgung, eine IP67 Schutzklasse und ein umfangreiches I/O Interface.
Die Ausgabe der 3D-Daten erfolgt über den GigE-Vision GenICam/GenDC Standard und ermöglicht somit eine einfache Integration in Ihre Applikation.
Highlights
- 3D Profil-Sensoren mit Dual-Kamera Technik und integriertem Laser
- Bis zu 1984 Punkte pro Profil
- Profilrate bis ca. 11000/s
- Genauigkeit bis 4 µm
- 4 Modelle für unterschiedliche Arbeitsbereiche
- Power-Over-Ethernet (PoE)
- IP67 Schutzklasse
| Modell | Farbe / Monochrom | Arbeitsbereich (mm) | Messgenauigkeit (mm) | |
|---|---|---|---|---|
| AZ1D4SR | Laserklasse 2M, rot | X: 55-75 / Z: 100-170 | X: 0,038 / Z: 0,004-0,008 | |
| AZ1D4SB | Laserklasse 2M, blau | X: 55-75 / Z: 100-170 | X: 0,038 / Z: 0,004-0,008 | |
| AZ1D4MR | Laserklasse 3R, rot | X: 85-165 / Z: 185-410 | X: 0,082 / Z: 0,009-0,034 | |
| AZ1D4LR | Laserklasse 3R, rot | X: 110-310 / Z: 160-545 | X: 0,157 / Z: 0,010-0,089 |
| Name | Beschreibung |
|---|---|
| Kamera-Netzteile | Netzteile und Injektoren zur Stromversorgung der Kameras |
| Kamera-PWR/IO-Kabel | Kabel und Steckverbinder für Kameras (Power, Trigger sowie I/Os) |
