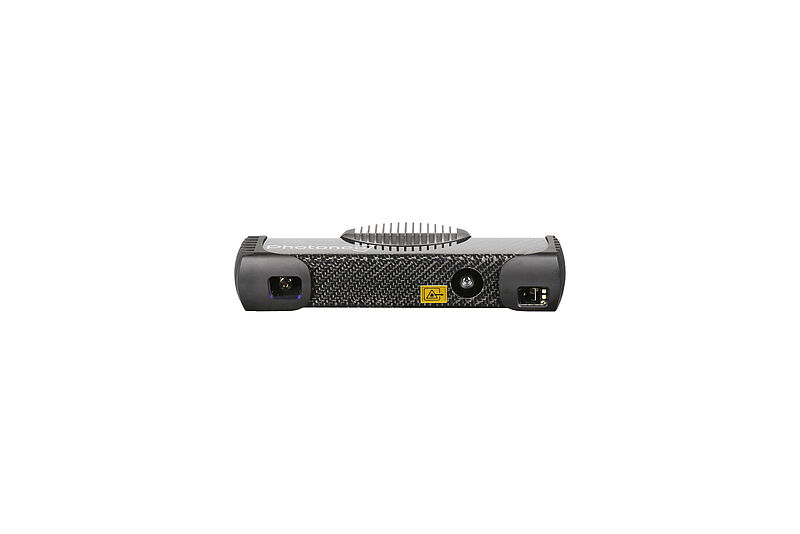

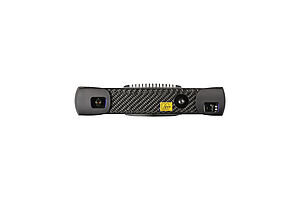

Zebra MotionCam-3D Color

Zebra MotionCam-3D Color

Die MotionCam-3D Color Serie von Zebra ist eine Serie von 3D Snapshot Scannern, die eine hohe Auflösung und damit eine hohe Genauigkeit bieten.

Die Produkte basieren auf einem patentierten CMOS-Sensor und der von Photoneo entwickelten "Parallel Structured Light"-Technologie. Diese einzigartige Technologie ermöglicht hochauflösende 3D-Daten bei gleichzeitig hohen Scanraten und ist somit sowohl für statische als auch für dynamische Szenen geeignet.
Die integrierte 2D-Farbkamera ermöglicht zusätzlich die Überlagerung der 3D-Punktewolke mit einem Farbbild.

Im Gegensatz zu dieser Technik bieten Systeme, die nur auf strukturiertem Licht basieren zwar eine hohe Auflösung, jedoch geringe Frameraten und sind somit nicht für dynamische Szenen geeignet.
Reine ToF- oder Stereo-Systeme bieten hingegen hohe Abtastraten, sind jedoch bezüglich der Auflösung sehr eingeschränkt.

Die MotionCam-3D Color Serie besteht aus sechs Modellen mit rotem Laser und sechs Modellen mit blauem Laser für unterschiedliche Materialien und Arbeitsbereiche.

Konfigurationsmöglichkeiten

Highlights

  • 3D Snapshot Sensor mit "Parallel Structured Light"-Technologie
  • Integrierte 2D Color Kamera zur Überlagerung eines Farbbildes
  • Frameraten bis 20 fps
  • Genauigkeit bis 250 µm (PTP @ sweet spot)
  • 6 Modelle mit rotem Laser für unterschiedliche Arbeitsbereiche
  • 6 Modelle mit blauem Laser für unterschiedliche Arbeitsbereiche
  • Power-Over-Ethernet (PoE)
  • IP65 Schutzklasse
Art.Nr. Modell Arbeitsbereich (mm) Messgenauigkeit (mm)
3S-MCS0-3AF0F MotionCam-3D Color S (Red) X/Y: 424 x 312 (@Z: 444) 0,25 (stat.) / 0,25 (dyn.)
Details Anfragen
3S-MCS0-00BC3 MotionCam-3D Color S (Blue) X/Y: 424 x 312 (@Z: 444) 0,25 (stat.) / 0,25 (dyn.)
Details Anfragen
3S-MCSP-3AF0F MotionCam-3D Color S+ (Red) X/Y: 828 x 610 (@Z: 907) 0,52 (stat.) / 0,52 (dyn.)
Details Anfragen
3S-MCSP-00BC3 MotionCam-3D Color S+ (Blue) X/Y: 828 x 610 (@Z: 907) 0,52 (stat.) / 0,52 (dyn.)
Details Anfragen
3S-MCM0-3AF0F MotionCam-3D Color M (Red) X/Y: 588 x 444 (@Z: 653) 0,37 (stat.) / 0,37 (dyn)
Details Anfragen
3S-MCM0-00BC3 MotionCam-3D Color M (Blue) X/Y: 588 x 444 (@Z: 653) 0,37 (stat.) / 0,37 (dyn)
Details Anfragen
3S-MCMP-3AF0F MotionCam-3D Color M+ (Red) X/Y: 841 x 610 (@Z: 907) 0,52 (stat.) / 0,52 (dyn)
Details Anfragen
3S-MCMP-00BC3 MotionCam-3D Color M+ (Blue) X/Y: 841 x 610 (@Z: 907) 0,52 (stat.) / 0,52 (dyn)
Details Anfragen
3S-MCL0-3AF0F MotionCam-3D Color L (Red) X/Y: 1027 x 836 (@Z: 1252) 0,72 (stat.) / 0,72 (dyn.)
Details Anfragen
3S-MCL0-00BC3 MotionCam-3D Color L (Blue) X/Y: 1027 x 836 (@Z: 1252) 0,72 (stat.) / 0,72 (dyn.)
Details Anfragen
3S-MCLX-3AF0F MotionCam-3D Color L+ (Red) X/Y: 1656 x 1288 (@Z: 1944) 1,13 (stat.) / 1,13 (dyn.)
Details Anfragen
3S-MCLX-00BC3 MotionCam-3D Color L+ (Blue) X/Y: 1656 x 1288 (@Z: 1944) 1,13 (stat.) / 1,13 (dyn.)
Details Anfragen
Name Beschreibung
AC-ACP0-E0501 Ethernet Kabel M12-X-coded / RJ45, PUR, 5m
AC-ACP0-E1001 Ethernet Kabel M12-X-coded / RJ45, PUR, 10m
AC-ACP0-E1501 Ethernet Kabel M12-X-coded / RJ45, PUR, 15m
AC-ACP0-E2001 Ethernet Kabel M12-X-coded / RJ45, PUR, 20m
AC-ACP0-P0501 Power Kabel M12-A-coded / open end, PUR, 5m, (ohne Nutzung von PoE)
AC-ACP0-P1001 Power Kabel M12-A-coded / open end, PUR, 10m, (ohne Nutzung von PoE)
AC-ACP0-P1501 Power Kabel M12-A-coded / open end, PUR, 15m, (ohne Nutzung von PoE)
AC-ACP0-P2001 Power Kabel M12-A-coded / open end, PUR, 20m, (ohne Nutzung von PoE)
AC-APP0-INJ01 PoE Injector - Desktop Version ohne Ethernet/Power Kabel
AC-AM00-SM001 L shape mounting plate, Adapter zur Fixierung von PhoXi 3D/MotionCam-3D
