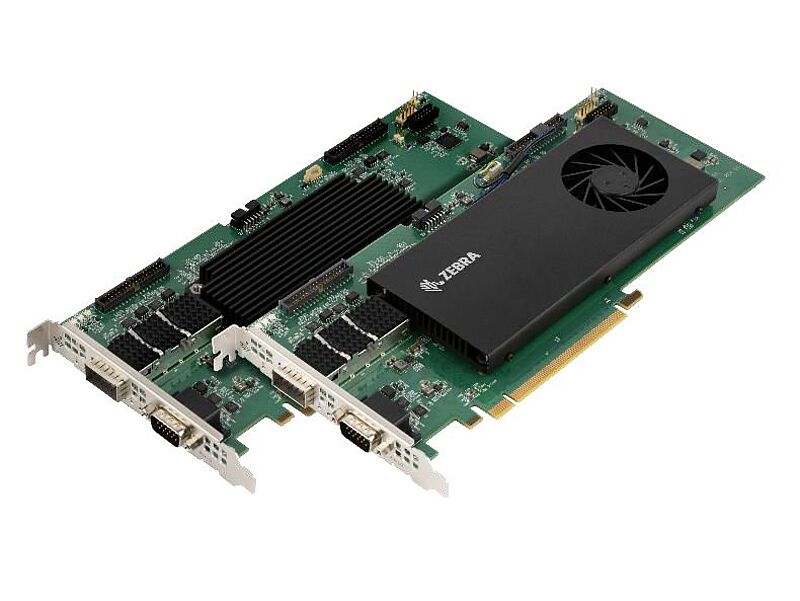

Zebra Rapixo CXP

Mit der Rapixo CXP hat Zebra Technologies eine neue Framegrabber Generation für die Version 2.0 des Schnittstellenstandards CoaXPress (CXP) entwickelt. Mit Rapixo CXP sind Datenraten von bis zu 6,25 Gbit/s (CXP-6) bzw. sogar bis zu 12,5 Gbit/s (CXP-12) erzielbar.

Es stehen Varianten mit 1, 2 und 4 Links zur Verfügung um allen Anforderungen an die Bandbreite gercht zu werden, bzw. Multi-Kamera Systeme zu realisieren. Power-over-CoaXPress (PoCXP) vereinfacht die Systemkonfiguration durch die Verwendung von nur einem Koaxialkabel zwischen Kamera und Framegrabber zusätzlich.


Highlights

  • CoaXPress 2.0-Framegrabber mit Datenraten bis 12,5 Gbit/s
  • Abwärtskompatibel zu CoaXPress 1.0/1.1 (6,25 Gbit/s)
  • Varianten mit 1, 2 und 4 Links
  • Anschluss und Erfassung von bis zu vier Kameras
  • Preisgünstige Version mit 4x CoaXPress 1.1 (6,25 Gbit/s)
  • Data Forwarding (DF) Option zur Weiterreichung der Bilddaten
  • Power-over-CoaXPress Unterstützung
  • Passive Kühlung

Modell Kamera Interface Anzahl Kanäle Kamera Interface Spezifikation Stecker
RAP 4G 4C6 CoaXPress 4 CXP-6 HD-BNC
RAP 1G 1C12 CoaXPress 1 CXP-12 HD-BNC
RAP 2G 2C12 CoaXPress 2 CXP-12 HD-BNC
RAP 4G 4C12 CoaXPress 4 CXP-12 HD-BNC
RAP 4G 4C12 DF CoaXPress 4 In - 4 Out CXP-12 HD-BNC
Name Beschreibung
Intercon1 CoaXPress 2.0 Kabel (CXP12) Hochwertige Kabel für CoaXPress 2.0, HD-BNC auf HD-BNC/BNC/DIN
RAPACCKIT01 1x GPIO Kabeladapter mDP-to-HD15 , 1x Slotblech mit dual-HD15 Steckern
RAPACCKIT02 1x Slotblech mit dual-HD15 Steckern
HDBNC2BNC Kabeladapter HD-BNC-To-BNC (female), 30 cm
