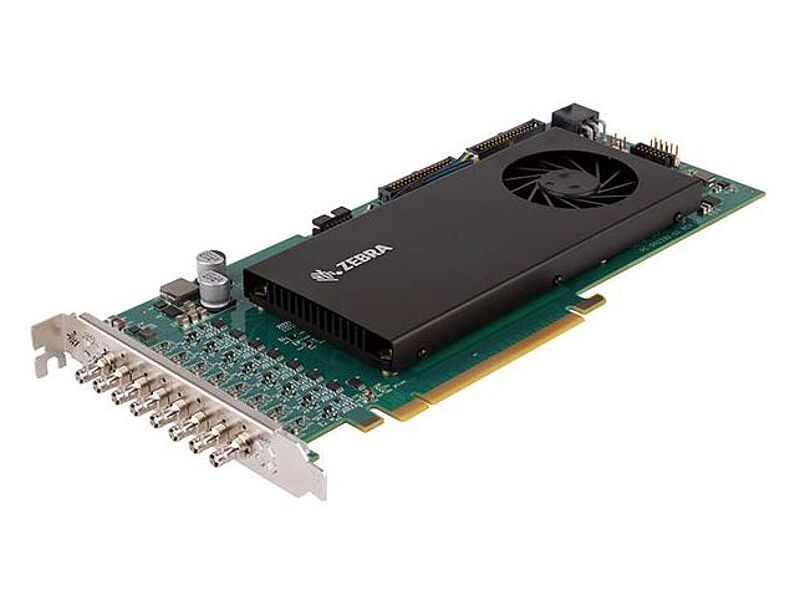

Zebra Rapixo CXP Pro
Mit der Rapixo CXP Serie hat Zebra Technologies eine neue Framegrabber Generation für die Version 2.0 des Schnittstellenstandards CoaXPress (CXP) mit 4 und 8 Links entwickelt. Mit Rapixo CXP sind Datenraten von bis zu 12,5 Gbit/s (CXP-12) pro Link erzielbar. Des Weiteren steht ein Board mit CoaXPress-over-Fiber (CoF) zur Verfügung, welches Datenraten von 25Gbit/S pro Link und Kabellängen von bis zu 250 m unterstützt.
Die Rapixo CXP Pro besitzt ein FPGA aus der Xilinx Kintex® UltraScale™-Familie und erlaubt die kundenspezifische Integration von Steuerungs-, Formatierungs-, Streaming und Vorverarbeitungs-Logik zur Entlastung des Hostcomputers.
Das Zusammenspiel zwischen der Xilinx Vivado Design Suite und dem Aurora FDK erlaubt eine einfache und schnelle Entwicklung von eigenen IP Cores.
Highlights
- CoaXPress 2.0-Framegrabber mit Datenraten bis 12,5 Gbit/s
- Abwärtskompatibel zu CoaXPress 1.0/1.1 (6,25 Gbit/s)
- Varianten mit 4 und 8 CXP Links
- Variante mit CoaXPress-over-Fiber
- Anschluss und Erfassung von bis zu vier Kameras
- Power-over-CoaXPress Unterstützung
- Xilinx Kintex UltraScale KU035/KU060 FPGA
- 8GB SDRAM
- Aurora FDK für FPGA Entwicklung
| Modell | Kamera Interface | Anzahl Kanäle | Kamera Interface Spezifikation | Stecker | |
|---|---|---|---|---|---|
| RAP 8G 4C12 P352 | CoaXPress | 4 | CXP-12 | HD-BNC | |
| RAP 8G 4C12 P602 | CoaXPress | 4 | CXP-12 | HD-BNC | |
| RAP16-8C12-P15F | CoaXPress | 8 | CXP-12 | HD-BNC | |
| RAP16-4CF25-P15F | CXP over Fiber | 4 | CXP-12 | QSFP28 |
| Name | Beschreibung |
|---|---|
| Intercon1 CoaXPress 2.0 Kabel (CXP12) | Hochwertige Kabel für CoaXPress 2.0, HD-BNC auf HD-BNC/BNC/DIN |
| RAPACCKIT01 | 1x GPIO Kabeladapter mDP-to-HD15 , 1x Slotblech mit dual-HD15 Steckern |
| RAPACCKIT02 | 1x Slotblech mit dual-HD15 Steckern |
| HDBNC2BNC | Kabeladapter HD-BNC-To-BNC (female), 30 cm |
| RAPCXPPROFDK | Matrox FPGA Development Kit (FDK) für Matrox Rapixo CXP Pro. |
