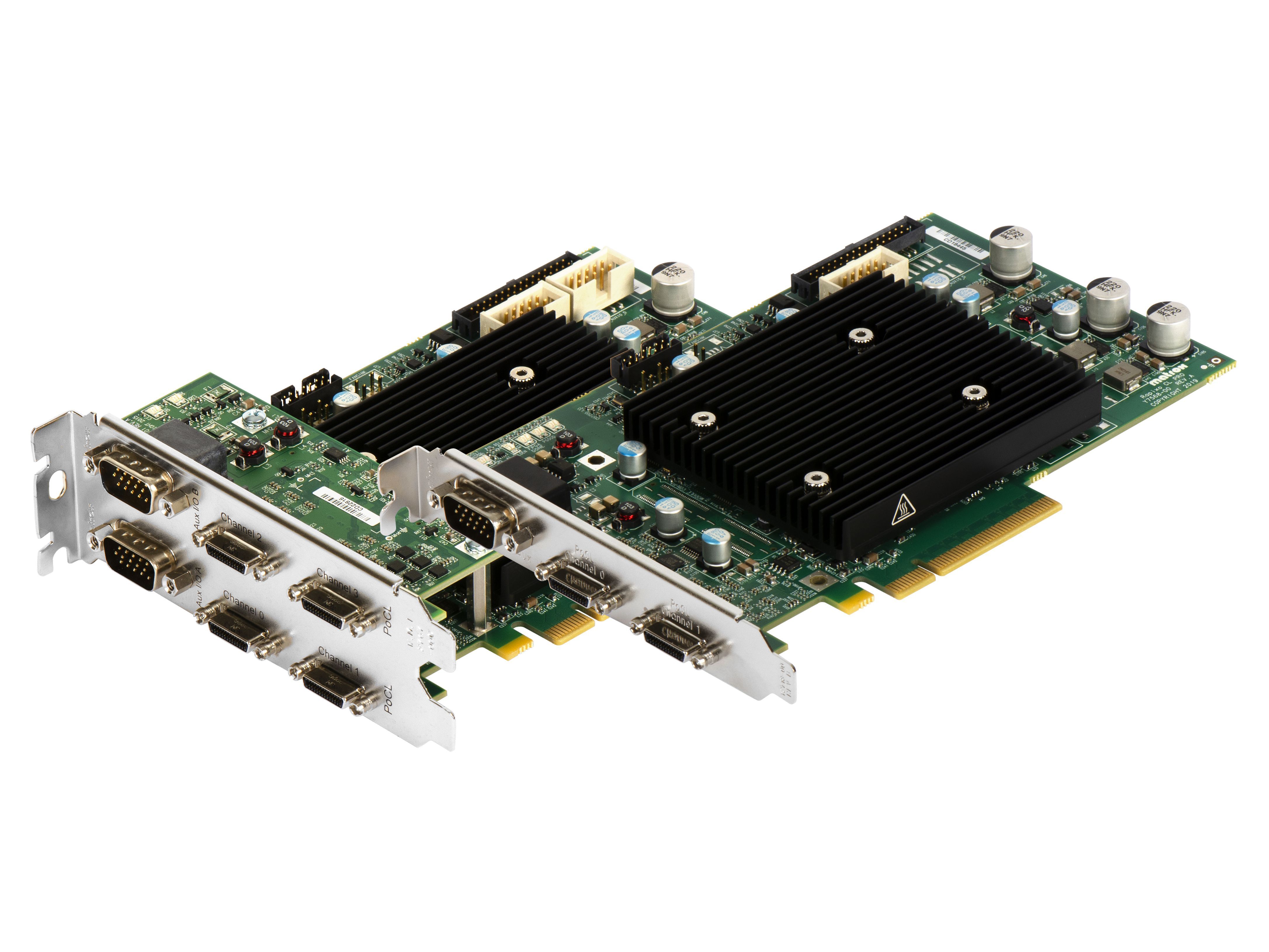

Zebra Rapixo CL Pro
Die Framegrabber der Rapixo CL Pro Serie von Zebra Technologies wurden auf Basis der Rapixo Serie entwickelt und besitzen ein FPGA aus der Xilinx Kintex 7 Familie. Sie erlauben die kundenspezifische Integration von Steuerungs-, Formatierungs-, Streaming und Vorverarbeitungs-Logik zur Entlastung des Hostcomputers.
Ein PCI-Express 2.0-Interface mit acht Lanes (PCIe x8) garantiert eine stabile, sichere und schnelle Bilderfassung von Flächen- und Zeilenkameras mit bis zu zehn Taps bei je 85 MHz.
Es stehen Varianten mit Dual/Quad-Base und Single/Dual-Full zur Verfügung und bieten somit die Möglichkeit bis zu 4 Kameras an einem Framegrabber zu betreiben.
Das Zusammenspiel zwischen der Xilinx Vivado Design Suite und dem Aurora FDK erlaubt eine einfache und schnelle Entwicklung von eigenen IP Cores.
Highlights
- CameraLink 2.1 Framegrabber mit Datenraten bis zu 3400 MB/S
- Varianten mit Dual/Quad-Base und Single/Dual-Full
- Anschluss und Erfassung von bis zu vier Kameras
- Power-over-CameraLink (PoCL) Unterstützung
- Xilinx Kintex 7 325T FPGA
- 4GB DDR3 SDRAM
- Lüfterloses Design
- Aurora FDK für FPGA Entwicklung
| Modell | Kamera Interface | Anzahl Kanäle | Kamera Interface Spezifikation | Stecker | |
|---|---|---|---|---|---|
| RAP 4G CL DB P325 | CameraLink | 2 | Base 3 Taps | SDR26 | |
| RAP 4G CL SF P325 | CameraLink | 1 | Full 10 Taps | SDR26 | |
| RAP 4G CL QB P325 | CameraLink | 4 | Base 3 Taps | SDR26 | |
| RAP 4G CL DF P325 | CameraLink | 2 | Full 10 Taps | SDR26 |
| Name | Beschreibung |
|---|---|
| Intercon1 CameraLink Kabel (SDR-SDR/H-Flex) | CameraLink Kabel SDR26 to SDR26 |
| Intercon1 CameraLink Kabel (MDR-SDR/H-Flex) | CameraLink Kabel MDR26 to SDR26 |
| RAPCXPPROFDK | Matrox FPGA Development Kit (FDK) für Matrox Rapixo CL Pro |
