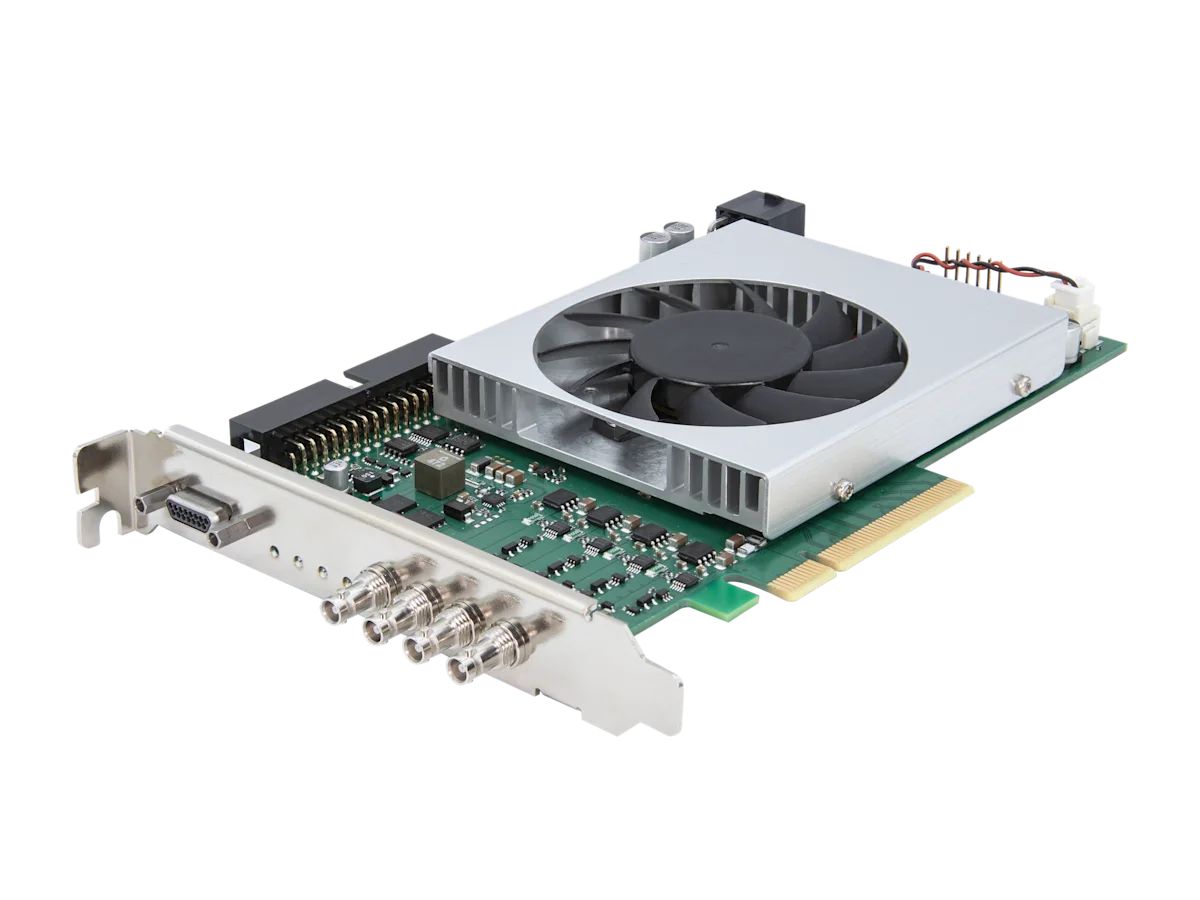

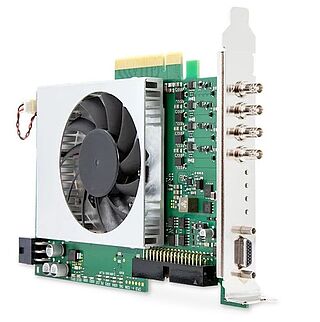

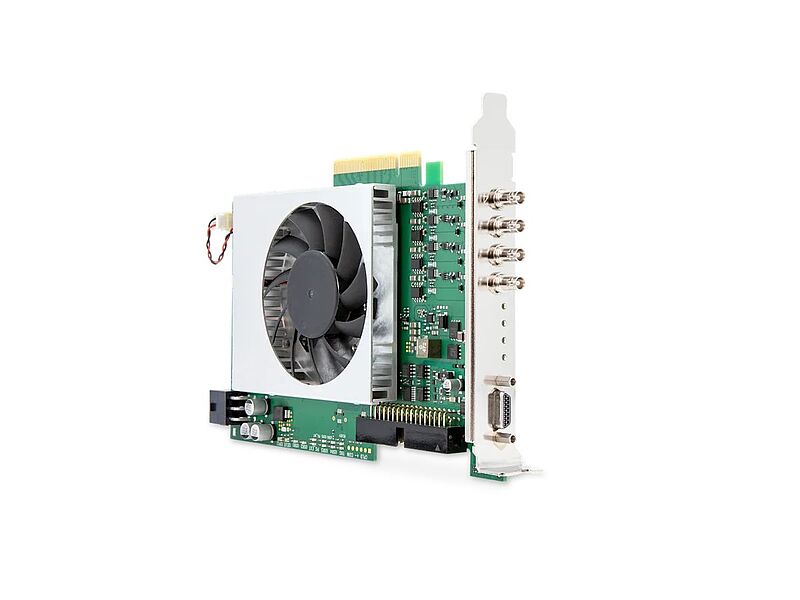

Basler imaFlex CXP-12
Mit der imaFlex CXP-12 Serie hat Basler eine neue Framegrabber Generation für die Version 2.0 des Schnittstellenstandards CoaXPress (CXP) entwickelt. Mit der imaWorx CXP-12 Quad sind Datenraten von bis zu 12,5 Gbit/s (CXP-12) pro Link erzielbar. Zusätzlich zur ImaWorx Serie bieten die imaFlex Framegrabber ein Onboard-FPGA, welches über die grafische Oberfläche VisualApplets programmierbar ist.
Der Schwerpunkt der imaWorx CXP-12 Quad liegt auf der Hochgeschwindigkeits-Bildaufnahme und ermöglicht mit modernster PCIe-Technologie anspruchsvolle Machine Vision Anwendungen.
Power-over-CoaXPress (PoCXP) vereinfacht die Systemkonfiguration durch die Verwendung von nur einem Koaxialkabel zwischen Kamera und Framegrabber zusätzlich.
Highlights
- CoaXPress 2.0-Framegrabber mit programmierbarem Onboard-FPGA
- FPGA Programmierung über die grafische Entwicklungsumgebung VisualApplets
- Datenraten bis 12,5 Gbit/s pro Link
- Abwärtskompatibel zu CoaXPress 1.0/1.1 (6,25 Gbit/s)
- Bis zu fünf CXP-12 Links für den Anschluss von bis zu fünf Kameras
- Power-over-CoaXPress
- Umfangreiches Trigger-Interface
- Multi-Framegrabber- und Multi-Kamera-Unterstützung
| Modell | Art.Nr. | Kamera Interface | Anzahl Kanäle | Stecker | |
|---|---|---|---|---|---|
| imaFlex CXP-12 Quad | 2200002351 | CoaXPress | 4 | HD-BNC | |
| imaFlex CXP-12 Penta | 2200001177 | CoaXPress | 5 | HD-BNC |
| Name | Beschreibung |
|---|---|
| Intercon1 CoaXPress 2.0 Kabel (CXP12) | Hochwertige Kabel für CoaXPress 2.0, HD-BNC auf HD-BNC/BNC/DIN |
| 2200000467 | I/O Cable, Micro-D15 / open, 1,83 m |
| 2200000373 | TTL Trigger-Erweiterungsboard für microEnable und imaWorx/imaFlex Framegrabbern (8 Input- und 8 Output-Datensignale) |
| 2200000371 | Opto-isolated Trigger-Erweiterungsboardfür microEnable und imaWorx/imaFlex Framegrabbern (16 optoentkoppelte Triggersignale) |
