INSNEX LineX 2

INSNEX LineX 2

Die Contact Image Sensoren (CIS) von INSNEX basieren auf modernster Sensor-Technologie und vereinen Stablinse, LED-Lichtquelle, Sensorarray sowie Signalaufbereitung in einem kompakten Modul. Dank dieses hochintegrierten Designs sind herkömmliche optische Linsen überflüssig, was die Baugröße minimiert. Die integrierte LED-Lichtquelle ermöglicht einen niedrigen Energieverbrauch, eine lange Lebensdauer und sofortige Betriebsbereitschaft. Durch die Stablinse und das optische Prinzip des CIS wird eine telezentrische Abbildung erzielt, wodurch geometrische Verzerrungen vermieden werden. Contact Image Sensoren sind daher ideal für detailgetreue und qualitativ hochwertige Bildaufnahmen geeignet.

Die LineX 2 Serie von INSNEX repräsentiert die neueste Generation der LineX CIS-Makro-Zeilenscanner für die industrielle Bildverarbeitung. Sie wurde für die präzise und zuverlässige Bilddatenerfassung in industriellen Anwendungen entwickelt und setzt mit ihrer Leistungsfähigkeit und Bildqualität neue Maßstäbe.

Mit Zeilenfrequenzen von bis zu 200 kHz, Auflösungen von 300 bis 3600 DPI und Arbeitsbereichen von 165 bis 815 mm bieten die Scanner maximale Flexibilität für unterschiedlichste Anwendungen. Erhältlich in Monochrom- oder Farbvarianten, ausgestattet mit einer modularen Beleuchtungslösung mit bis zu acht separat ansteuerbaren Beleuchtungskanälen sowie einer leistungsstarken 10GigE- und künftig 40GigE-Schnittstelle, erfüllen sie selbst höchste Anforderungen an Geschwindigkeit, Präzision und Bildqualität.

Highlights

  • Monochrom und Color Contact Image Sensoren der nächsten Generation
  • Auflösungen: 300 DPI (84µm/P) bis 3600 DPI (7µm/P)
  • Zeilenraten bis 200kHz
  • Kameraschnittstelle 10/40 GigE
  • GigE-Vision Support
  • Diverse integrierte Beleuchtungsoptionen und Optik
  • Bis zu acht unabhängige Beleuchtungskanäle
  • Umfangreiche Triggermöglichkeiten
  • Einfache mechanische Integration
  • Herausragendes Preis-Leistungs-Verhältnis
Größe (mm)
Sensor
Zeilenrate (kHz)
Kamera Interface
Sensor Typ
Modell Arbeitsbereich (mm) Farbe / Monochrom Auflösung X Zeilenrate (kHz)
LX2-160-10GM-9D80K-WD15-01 165 mm, WD: 15 mm Monochrom 900 DPI, 5800 Pixel, 28µm/Pixel 2,2 m/s (80 kHz)
Details Anfragen

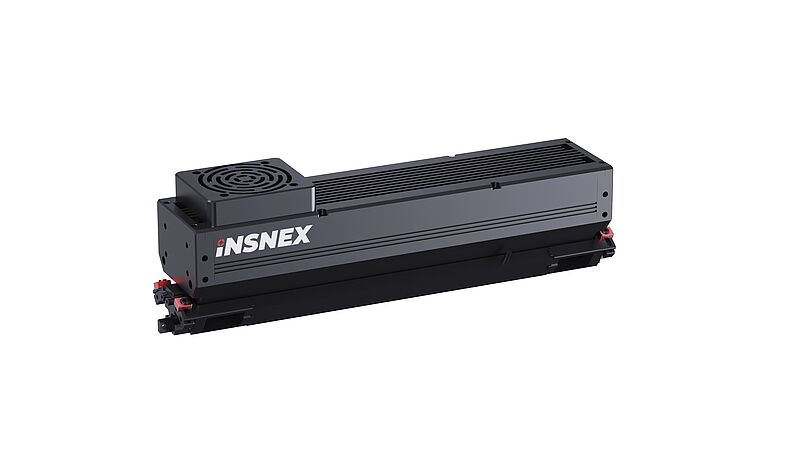

LX2-160-10GM-18D80K-WD15-01 165 mm, WD: 15 mm Monochrom 1800 DPI, 11700 Pixel, 14µm/Pixel 1,1 m/s (80 kHz)
Details Anfragen
LX2-320-10GM-9D80K-WD15-01 328 mm, WD: 15 mm Monochrom 900 DPI, 11700 Pixel, 28µm/Pixel 2,2 m/s (80 kHz)
Details Anfragen

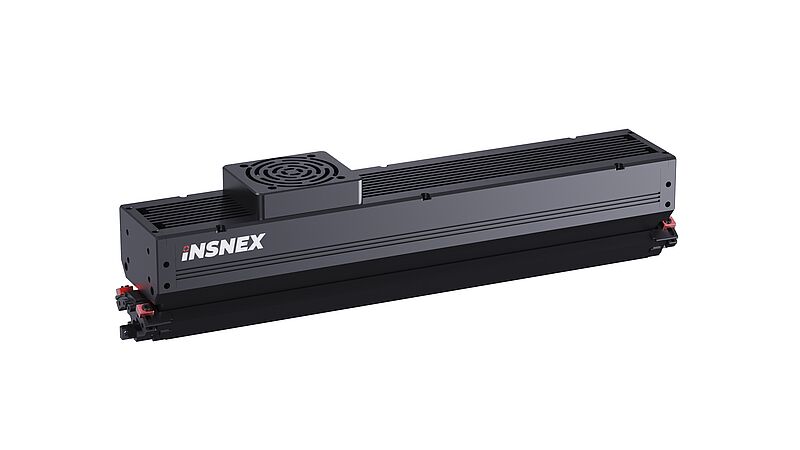

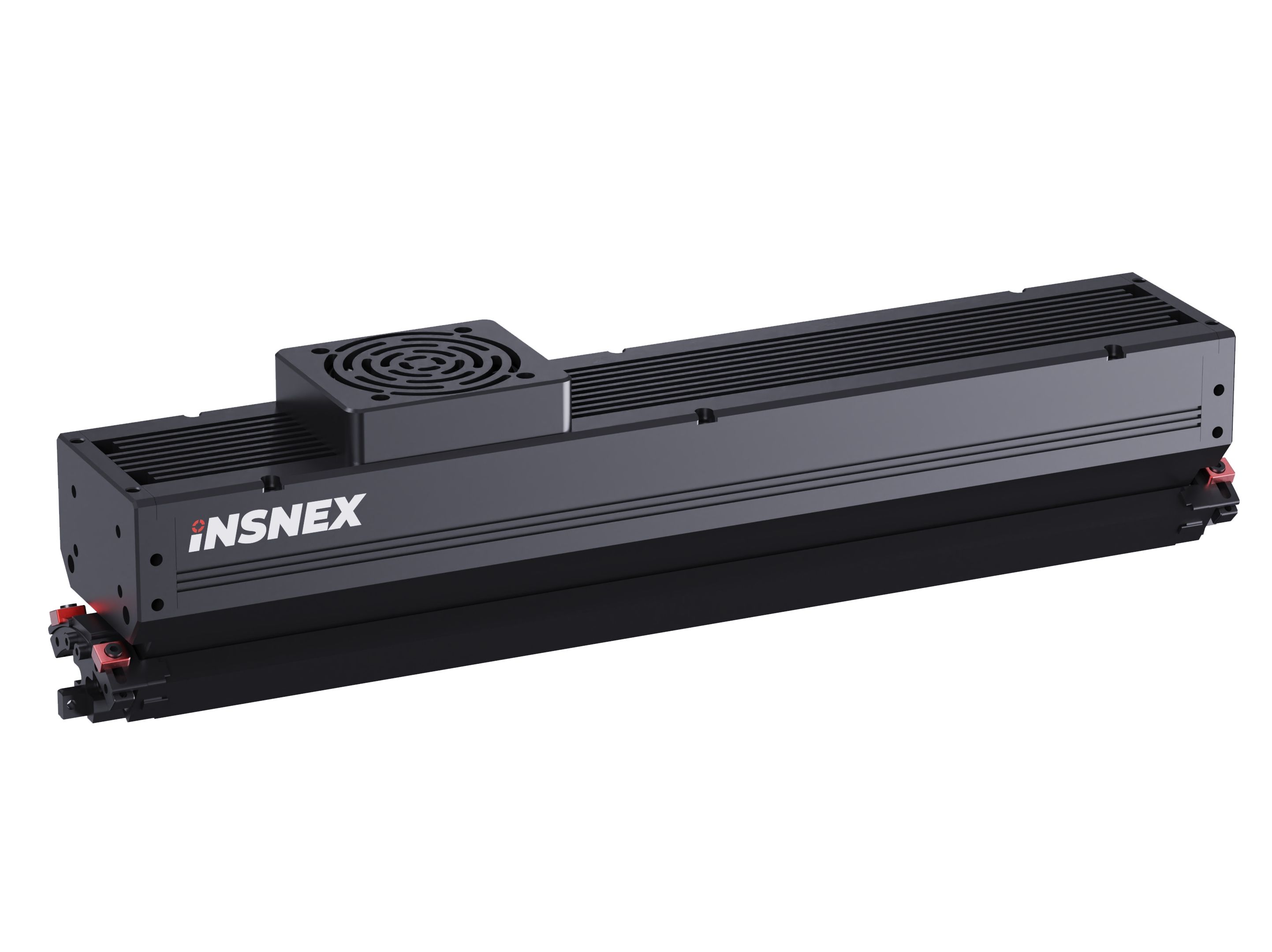

LX2-320-10GM-18D40K-WD15-01 328 mm, WD: 15 mm Monochrom 1800 DPI, 23400 Pixel, 14µm/Pixel 0,5 m/s (40 kHz)
Details Anfragen

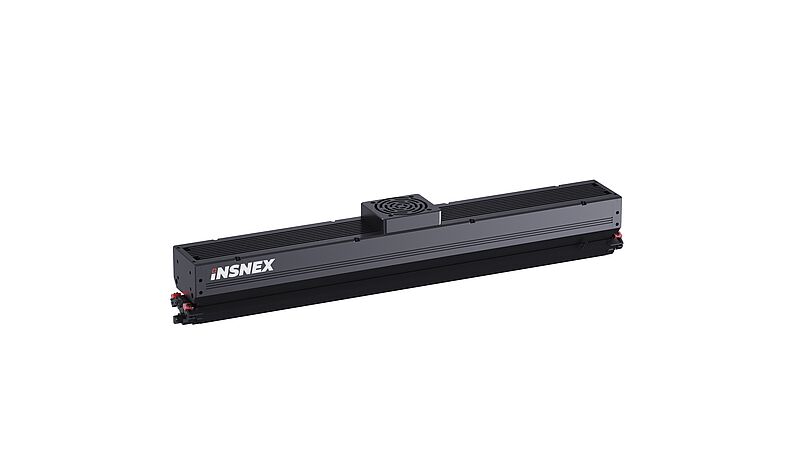

LX2-490-10GM-9D60K-WD15-01 490 mm, WD: 15 mm Monochrom 900 DPI, 17500 Pixel, 28µm/Pixel 1,6 m/s (60 kHz)
Details Anfragen
LX2-490-10GM-18D30K-WD15-01 490 mm, WD: 15 mm Monochrom 1800 DPI, 35000 Pixel, 14µm/Pixel 0,4 m/s (30 kHz)
Details Anfragen

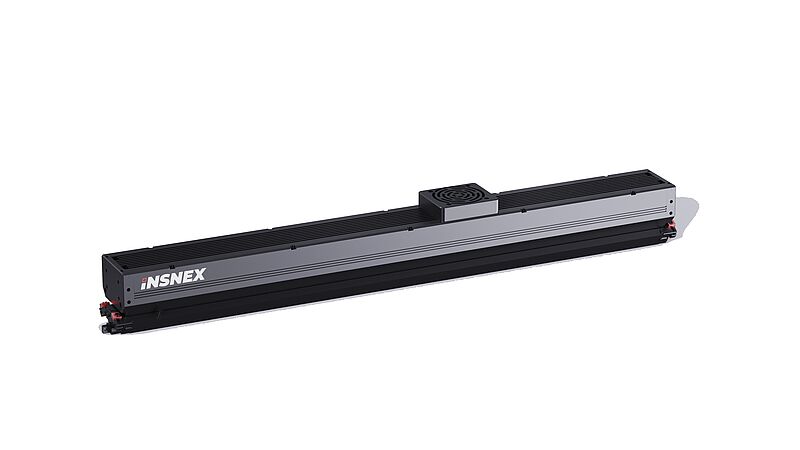

LX2-650-10GM-9D40K-WD15-01 656 mm, WD: 15 mm Monochrom 900 DPI, 23400 Pixel, 28µm/Pixel 1,1 m/s (40 kHz)
Details Anfragen
LX2-650-10GM-18D20K-WD15-01 656 mm, WD: 15 mm Monochrom 1800 DPI, 46800 Pixel, 14µm/Pixel 0,2 m/s (20 kHz)
Details Anfragen
LX2-820-10GM-9D60K-WD15-01 815 mm, WD: 15 mm Monochrom 900 DPI, 29100 Pixel, 28µm/Pixel 1,6 m/s (60 kHz)
Details Anfragen

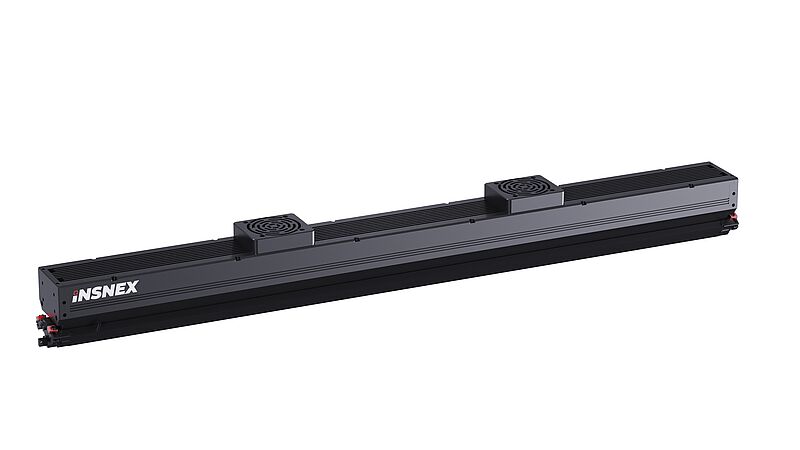

LX2-820-10GM-18D30K-WD15-01 815 mm, WD: 15 mm Monochrom 1800 DPI, 58200 Pixel, 14µm/Pixel 0,4 m/s (30 kHz)
Details Anfragen
Name Beschreibung
INS-FG-EXGV-S-2 2-Port 10G Netzwerkkarte
INS-FG-EXGV-S-4 4-Port 10G Netzwerkkarte
INS-WIRE-7/8-A-S4-xx Power Kabel, gerade Ausführung (xx: 5m, 10m, 15m)
INS-LX2-xxxx-10GM-BD Kalibrationsplatte zur Montage am CIS
INS-WIRE-ZL-10GE-S-RJ45-RJ45-H-xx Ethernet Kabel, CAT7, gerade Ausführung (xx: 5m, 10m, 15m, 20m)
INS-WIRE-M12-A1-S8-xx-PUR Trigger Input Kabel, gerade Ausführung (xx: 5m, 10m, 15m, 20m)
