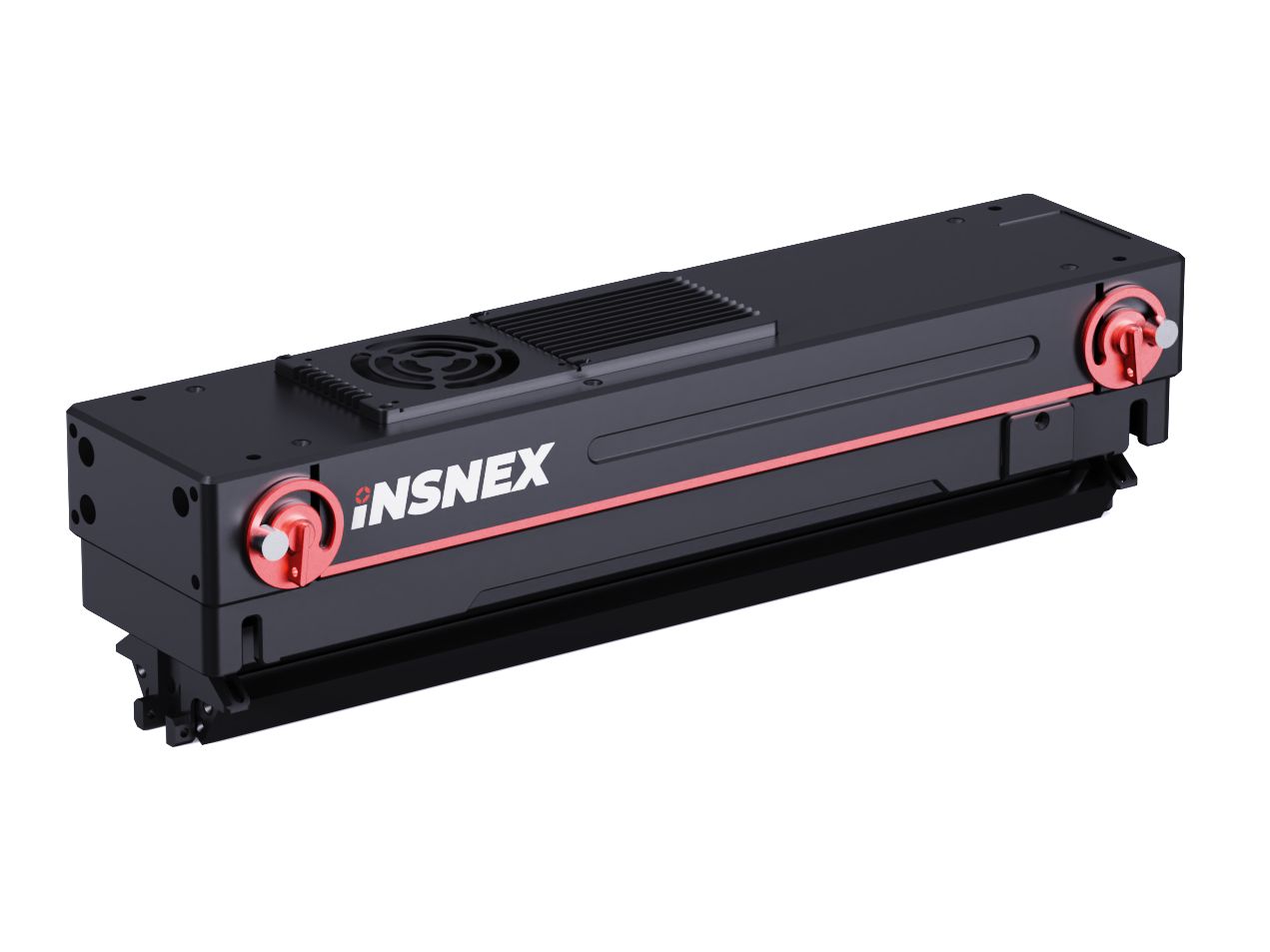

Die Contact Image Sensoren (CIS) von INSNEX basieren auf modernster Sensor-Technologie und vereinen Stablinse, LED-Lichtquelle, Sensorarray sowie Signalaufbereitung in einem kompakten Modul. Dank dieses hochintegrierten Designs sind herkömmliche optische Linsen überflüssig, was die Baugröße minimiert. Die integrierte LED-Lichtquelle ermöglicht einen niedrigen Energieverbrauch, eine lange Lebensdauer und sofortige Betriebsbereitschaft. Durch die Stablinse und das optische Prinzip des CIS wird eine telezentrische Abbildung erzielt, wodurch geometrische Verzerrungen vermieden werden. Contact Image Sensoren sind daher ideal für detailgetreue und qualitativ hochwertige Bildaufnahmen geeignet.

Die CIS-Sensoren der LineX LXM-Serie von INSNEX sind in Monochrom-, Color-, und 2,5D-Varianten mit Auflösungen von 600, 900, 1800 und 3600 DPI sowie in Längen von 135 mm bis 820 mm erhältlich. Je nach Ausführung bieten sie Arbeitsabstände von 7 mm bis 30 mm und erreichen Scangeschwindigkeiten von 10 kHz bis 120 kHz.

Besonders hervorzuheben ist die innovative Stitching-Technologie mit zweireihigen Sensoren und Echtzeit-Fusion. Sie gewährleistet lückenlose und präzise Bilddaten ohne Graustufenunterschiede und garantiert eine gleichmäßige Bildqualität über die gesamte Sensorbreite. Die einfache mechanische Integration erleichtert den Einbau der INSNEX Sensoren zusätzlich.

Dank ihrer hohen Auflösung eignen sie sich ideal für anspruchsvolle Scan- und Bildverarbeitungsanwendungen, bei denen maximale Detailgenauigkeit gefordert ist.

Highlights

  • Monochrom, Color und 2,5D Contact Image Sensoren
  • Auflösungen: 900 DPI (28µm/P), 1800 DPI (14µm/P), 3600 DPI (7µm/P)
  • Zeilenraten bis 120kHz
  • Kameraschnittstelle 10 GigE
  • Diverse integrierte Beleuchtungsoptionen und Optik
  • Umfangreiche Triggermöglichkeiten
  • Einfache mechanische Integration
  • Herausragendes Preis-Leistungs-Verhältnis
Größe (mm)
Sensor
Zeilenrate (kHz)
Kamera Interface
Sensor Typ
Modell Arbeitsbereich (mm) Farbe / Monochrom Auflösung X Zeilenrate (kHz)
INS-LXM-135-10GC-36L-WD7 135 mm, WD: 7 mm Color 3600 DPI, 19290 Pixel, 7µm/Pixel 0,13 m/s (19 kHz)
Details Anfragen
INS-LXM-165-10GM-18L 165 mm, WD: 15 mm Monochrom 1800 DPI, 11790 Pixel, 14µm/Pixel 0,56 m/s (40 kHz)
Details Anfragen
INS-LXM-165-10GM-18M 165 mm, WD: 15 mm Monochrom 1800 DPI, 11790 Pixel, 14µm/Pixel 1,12 m/s (80 kHz)
Details Anfragen
INS-LXM-165-10GM-9M 165 mm, WD: 15 mm Monochrom 900 DPI, 5890 Pixel, 28µm/Pixel 2,24 m/s (80 kHz)
Details Anfragen
INS-LXM-165-10GM-36L 165 mm, WD: 15 mm Monochrom 3600 DPI, 23570 Pixel, 7µm/Pixel 0,28 m/s (40 kHz)
Details Anfragen
INS-LXM-165-10GM-9F 165 mm, WD: 15 mm Monochrom 900 DPI, 5890 Pixel, 28µm/Pixel 3,36 m/s (120 kHz)
Details Anfragen
INS-LXM-165-10GM-6M 165 mm, WD: 15 mm Monochrom 600 DPI, 3930 Pixel, 42µm/Pixel 3,36 m/s (80 kHz)
Details Anfragen

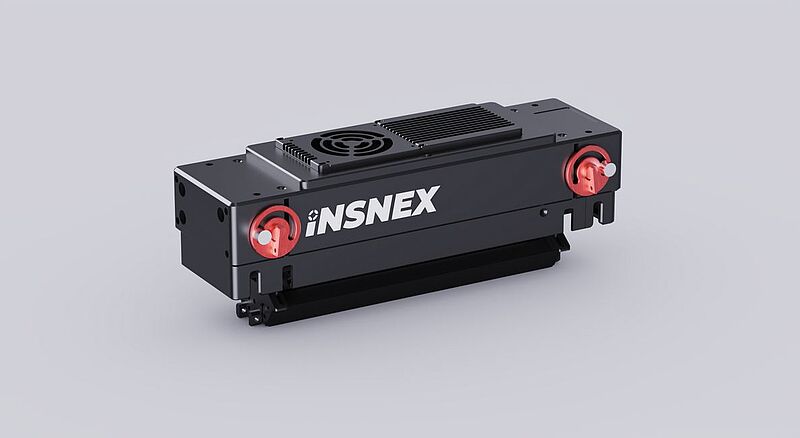

INS-LXM-165-10GC-18L 165 mm, WD: 15 mm Color 1800 DPI, 11790 Pixel, 14µm/Pixel 0,3 m/s (19 kHz)
Details Anfragen
INS-LXM-165-10GC-9L 165 mm, WD: 15 mm Color 900 DPI, 5890 Pixel, 28µm/Pixel 0,8 m/s (27 kHz)
Details Anfragen

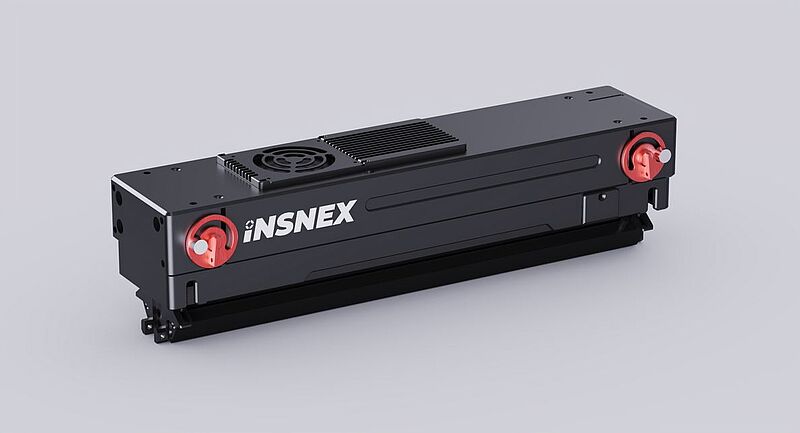

INS-LXM-270-10GC-18L 270 mm, WD: 15 mm Color 1800 DPI, 19290 Pixel, 14µm/Pixel 0,27 m/s (19 kHz)
Details Anfragen

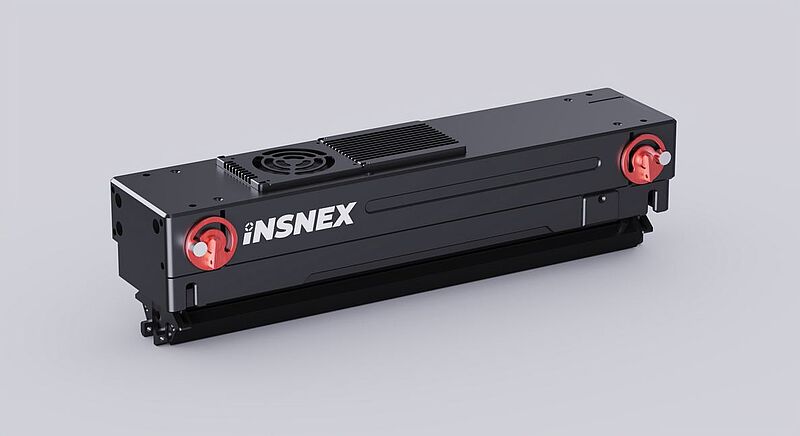

INS-LXM-270-10GC-9L 270 mm, WD: 15 mm Color 900 DPI, 9640 Pixel, 28µm/Pixel 0,76 m/s (27 kHz)
Details Anfragen
INS-LXM-270-10GC-36L 270 mm, WD: 15 mm Color 3600 DPI, 38570 Pixel, 7µm/Pixel 0,13 m/s (19 kHz)
Details Anfragen

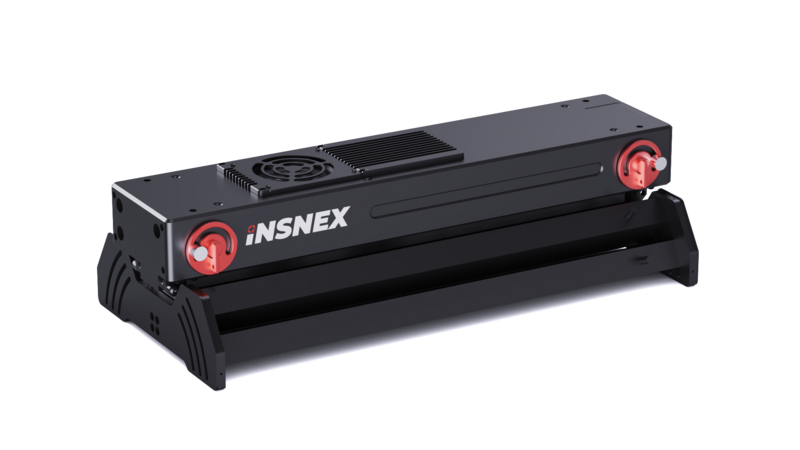

INS-LXM-328-10GM-18L-WD30-2.5D 328 mm, WD: 30 mm Monochrom 1800 DPI, 23430 Pixel, 14µm/Pixel 0,14 m/s (10 kHz)
Details Anfragen
INS-LXM-328-10GM-18L 328 mm, WD: 15 mm Monochrom 1800 DPI, 23430 Pixel, 14µm/Pixel 0,56 m/s (40 kHz)
Details Anfragen
INS-LXM-328-10GM-9M 328 mm, WD: 15 mm Monochrom 900 DPI, 11710 Pixel, 28µm/Pixel 2,24 m/s (80 kHz)
Details Anfragen
INS-LXM-328-10GM-36L 328 mm, WD: 15 mm Monochrom 3600 DPI, 46860 Pixel, 7µm/Pixel 0,28 m/s (40 kHz)
Details Anfragen

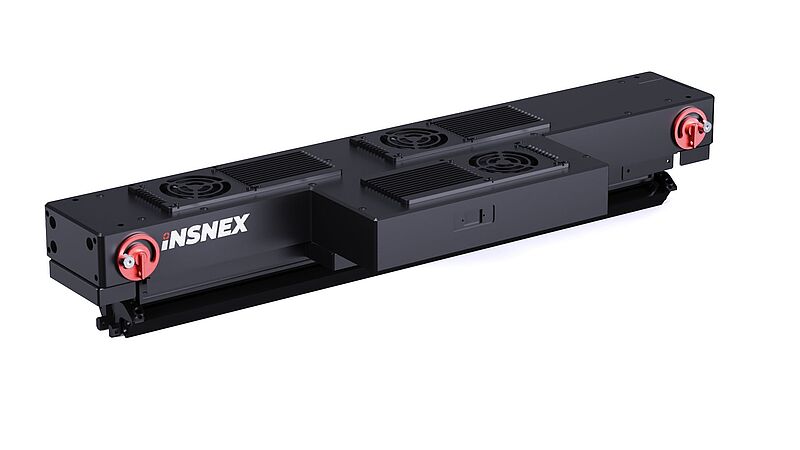

INS-LXM-490-10GM-18L 490 mm, WD: 15 mm Monochrom 1800 DPI, 35000 Pixel, 14µm/Pixel 0,56 m/s (40 kHz)
Details Anfragen
INS-LXM-490-10GM-9M 490 mm, WD: 15 mm Monochrom 900 DPI, 17500 Pixel, 28µm/Pixel 2,24 m/s (80 kHz)
Details Anfragen
INS-LXM-490-10GM-36L 490 mm, WD: 15 mm Monochrom 3600 DPI, 70000 Pixel, 7µm/Pixel 0,28 m/s (40 kHz)
Details Anfragen
INS-LXM-490-10GM-6M 490 mm, WD: 15 mm Monochrom 600 DPI, 11670 Pixel, 42µm/Pixel 3,36 m/s (80 kHz)
Details Anfragen

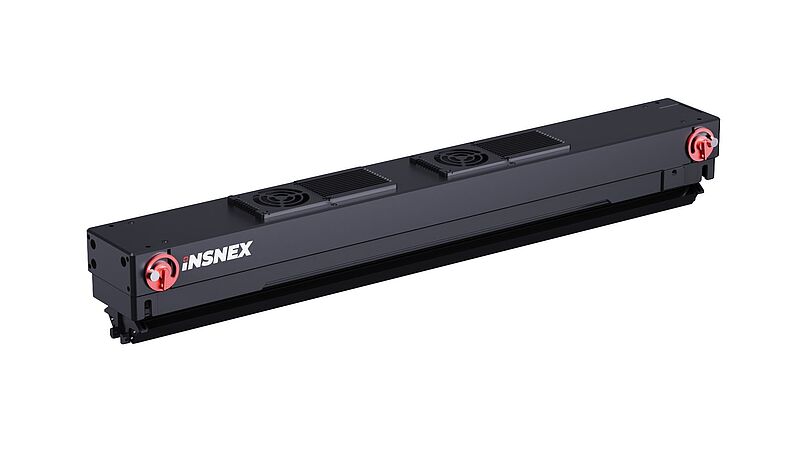

INS-LXM-656-10GM-18L 656 mm, WD: 15 mm Monochrom 1800 DPI, 46860 Pixel, 14µm/Pixel 0,56 m/s (40 kHz)
Details Anfragen
INS-LXM-656-10GM-9M 656 mm, WD: 15 mm Monochrom 900 DPI, 23430 Pixel, 28µm/Pixel 2,24 m/s (80 kHz)
Details Anfragen
INS-LXM-656-10GM-36L 656 mm, WD: 15 mm Monochrom 3600 DPI, 93710 Pixel, 7µm/Pixel 0,28 m/s (40 kHz)
Details Anfragen

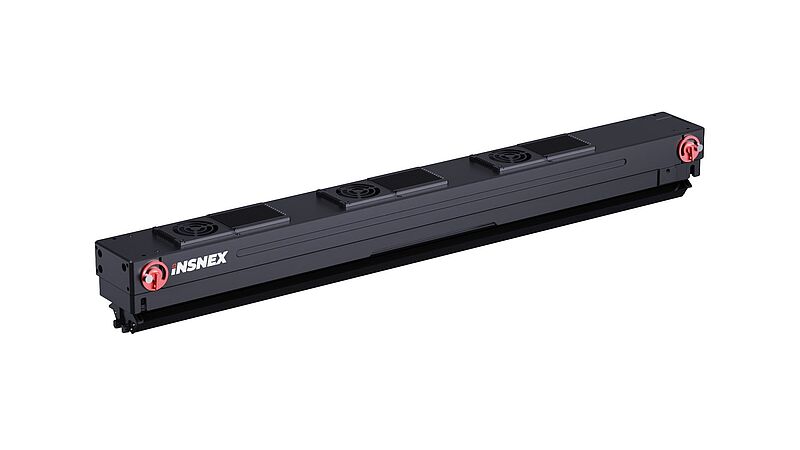

INS-LXM-820-10GM-18L 820 mm, WD: 15 mm Monochrom 1800 DPI, 58570 Pixel, 14µm/Pixel 0,56 m/s (40 kHz)
Details Anfragen
INS-LXM-820-10GM-9M 820 mm, WD: 15 mm Monochrom 900 DPI, 29290 Pixel, 28µm/Pixel 2,24 m/s (80 kHz)
Details Anfragen
Name Beschreibung
INS-FG-EXGV-S-2 2-Port 10G Netzwerkkarte
INS-FG-EXGV-S-4 4-Port 10G Netzwerkkarte
INS-WIRE-7/8-A-S4-xx Power Kabel, gerade Ausführung (xx: 5m, 10m, 15m)
INS-LXM-xxxx-10GM-BD Kalibrationsplatte zur Montage am CIS
INS-WIRE-LKK-10GE-S-RJ45-U-RJ45-H-xx Ethernet Kabel, CAT7, gerade Ausführung (xx: 5m, 10m, 15m, 20m)
INS-WIRE-M12-A1-S8-xx-PUR Trigger Input Kabel, gerade Ausführung (xx: 5m, 10m, 15m, 20m)
INS-WIRE-M12-A1-P8-5M-PUR Trigger Output Kabel, gerade Ausführung (5m)
