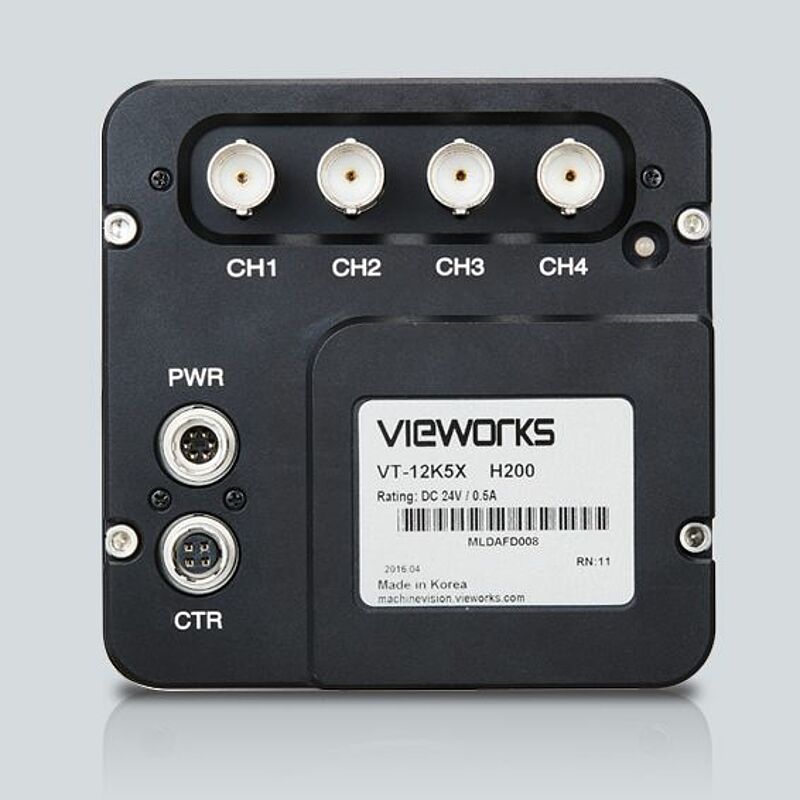

Vieworks VT Serie (M72 Mount)
Die mit einem M72-Mount ausgestatteten TDI-Zeilenkameras der VT-Serie von Vieworks sind als CoaXPress- oder Camera Link-Varianten erhältlich. Sie verfügen über Auflösungen von 4096 bis 17824 Bildpunkten und Pixelgrößen von 3,5 x 3,5 bis 14,0 x 14,0 µm.
Durch den Einsatz der Time-Delay-Integration-Technologie (TDI) mit bis zu 256 TDI Stages erzielen diese Zeilenkameras im Vergleich zu Single- oder Dual-Line-Sensoren eine deutlich höhere Empfindlichkeit und reduzieren den Beleuchtungsaufwand.
Die CoaXPress-Modelle decken Zeilenraten von 80 bis 550 kHz ab, bei den Camera Link-Varianten sind Zeilenraten von 47 bis 120 kHz verfügbar. Die von Vieworks selbst entwickelten Hybrid-Sensoren vereinen die Bildqualität von CCD-Sensoren mit der Geschwindigkeit von CMOS-Sensoren und bieten so das Optimum aus beiden Sensorwelten.
Highlights
- Monochrome TDI-Zeilenkameras mit bis zu 256 Stages
- Hybrid-Sensoren mit CCD-Bildqualität und CMOS-Geschwindigkeit
- Auflösungen von 4096 bis 17824 Pixel
- Objektivanschluss M72-Mount
- Kameraschnittstellen Camera Link oder CoaXPress
- Zeilenraten bis 550 kHz (CXP) bzw. 120 kHz (CL)
| Modell | Art.Nr. | Kamera Interface | Auflösung und Bildrate | Sensor | |
|---|---|---|---|---|---|
| VT-4K7C-E120 | VLT004S012 | CameraLink | 4096 x 32 @ 120kHz | Vieworks Hybrid TDI, 7µm | |
| VT-4K7C-H120 | VLT004S006 | CameraLink | 4096 x 128 @ 120kHz | Vieworks Hybrid TDI, 7µm | |
| VT-4K14C-E120 | VLT004S011 | CameraLink | 4096 x 16 @ 120kHz | Vieworks Hybrid TDI, 14µm | |
| VT-4K14C-H120 | VLT004S005 | CameraLink | 4096 x 64 @ 120kHz | Vieworks Hybrid TDI, 14µm | |
| VT-6K10X-E170 | VLT006S008 | CoaXPress | 6240 x 32 @ 170kHz | Vieworks Hybrid TDI, 10µm | |
| VT-6K10X-H170 | VLT006S005 | CoaXPress | 6240 x 128 @ 170kHz | Vieworks Hybrid TDI, 10µm | |
| VT-9K7C-E80 | VLT009S004 | CameraLink | 8912 x 32 @ 80kHz | Vieworks Hybrid TDI, 7µm | |
| VT-9K7C-H80 | VLT009S001 | CameraLink | 8912 x 128 @ 80kHz | Vieworks Hybrid TDI, 7µm | |
| VT-9K7X-E120 | VLT009S005 | CoaXPress | 8912 x 32 @ 120kHz | Vieworks Hybrid TDI, 7µm | |
| VT-9K7X-S120 | VLT009S009 | CoaXPress | 8912 x 128 @ 120kHz | Vieworks Hybrid TDI, 7µm | |
| VT-9K7X-E250 | VLT009S006 | CoaXPress | 8912 x 32 @ 250kHz | Vieworks Hybrid TDI, 7µm | |
| VT-9K7X-S250 | VLT009S0100 | CoaXPress | 8912 x 128 @ 250kHz | Vieworks Hybrid TDI, 7µm | |
| VT-9K5X2-H550 | VT-9K5X2-H550 | CoaXPress | 9056 x 250 @ 543kHz | Vieworks Hybrid TDI (BSI), 5µm | |
| VT-12K5C-E60 | VLT012S004 | CameraLink | 12480 x 64 @ 60kHz | Vieworks Hybrid TDI, 5µm | |
| VT-12K5C-H60 | VLT012S001 | CameraLink | 12480 x 256 @ 60kHz | Vieworks Hybrid TDI, 5µm | |
| VT-12K5X-E100 | VLT012S005 | CoaXPress | 12480 x 64 @ 100kHz | Vieworks Hybrid TDI, 5µm | |
| VT-12K5X-S100 | VLT012S008 | CoaXPress | 12480 x 256 @ 100kHz | Vieworks Hybrid TDI, 5µm | |
| VT-12K5X-E200 | VLT012S007 | CoaXPress | 12480 x 64 @ 200kHz | Vieworks Hybrid TDI, 5µm | |
| VT-12K5X-S200 | VLT012S009 | CoaXPress | 12480 x 256 @ 200kHz | Vieworks Hybrid TDI, 5µm | |
| VT-18K3.5C-E40 | VLT018S004 | CameraLink | 17842 x 64 @ 40kHz | Vieworks Hybrid TDI, 3,5µm | |
| VT-18K3.5C-H40 | VLT018S001 | CameraLink | 17842 x 256 @ 40kHz | Vieworks Hybrid TDI, 3,5µm | |
| VT-18K3.5X-E80 | VLT018S005 | CoaXPress | 17842 x 64 @ 80kHz | Vieworks Hybrid TDI, 3,5µm | |
| VT-18K3.5X-S80 | VLT018S007 | CoaXPress | 17842 x 256 @ 80kHz | Vieworks Hybrid TDI, 3,5µm | |
| VT-18K3.5X-E140 | VLT018S006 | CoaXPress | 17842 x 64 @ 140kHz | Vieworks Hybrid TDI, 3,5µm | |
| VT-18K3.5X-S140 | VLT018S008 | CoaXPress | 17842 x 256 @ 140kHz | Vieworks Hybrid TDI, 3,5µm |
| Name | Beschreibung |
|---|---|
| Kamera-Stativadapter | Stativadapter zur Kameramontage mit 1/4" Gewinde |
| Kamera-Objektivadapter | Objektivadapter zur Adaption eines Objektivs an den Kameraflansch |
| Kamera-Netzteile | Netzteile und Injektoren zur Stromversorgung der Kameras |
| Kamera-PWR/IO-Kabel | Kabel und Steckverbinder für Kameras (Power, Trigger sowie I/Os) |
| Intercon1 CameraLink Kabel (MDR-MDR/H-Flex) | CameraLink Kabel MDR26 to MDR26 |
| Intercon1 CameraLink Kabel (MDR-SDR/H-Flex) | CameraLink Kabel MDR26 to SDR26 |
| Intercon1 CoaXPress 1.1 Kabel (CXP6) | Hochwertige Kabel für CoaXPress 1.1, BNC auf BNC/DIN |
| Intercon1 CoaXPress 2.0 Kabel (CXP12) | Hochwertige Kabel für CoaXPress 2.0, HD-BNC auf HD-BNC/BNC/DIN |
