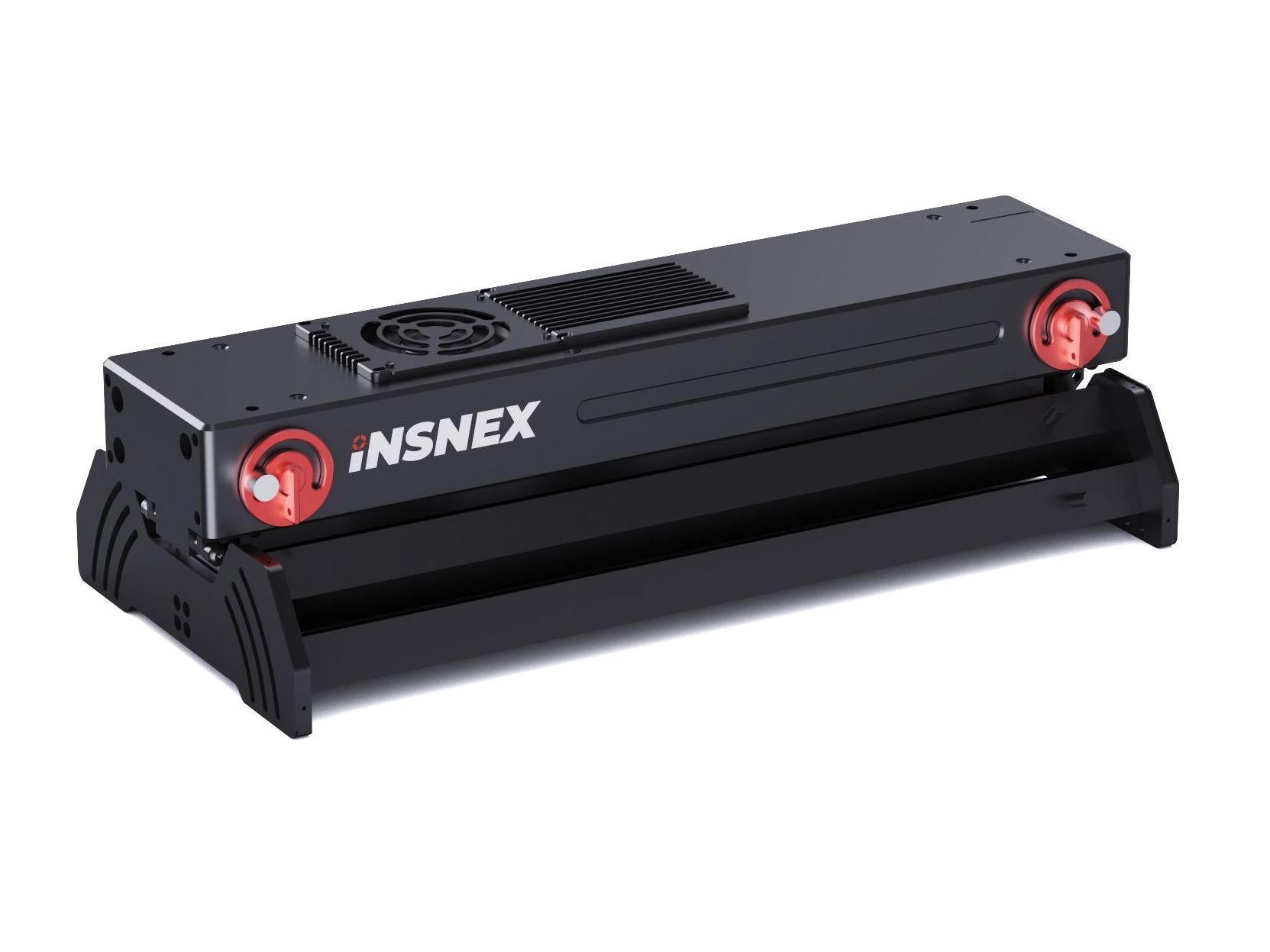

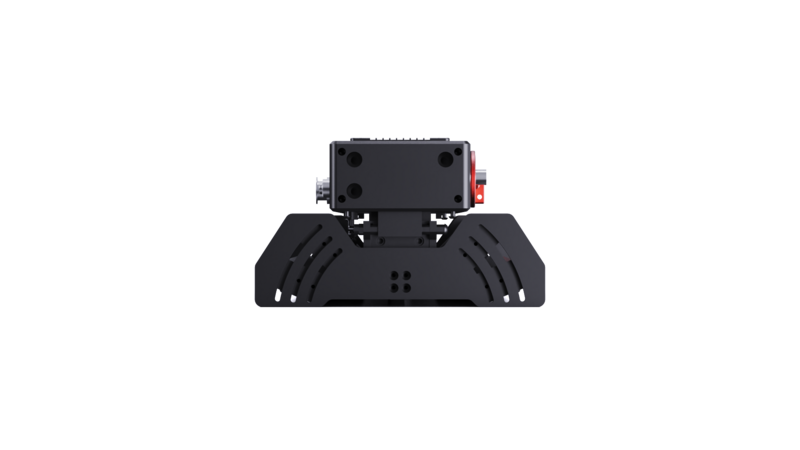

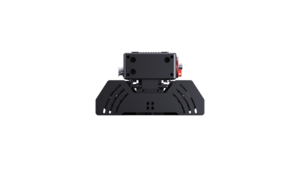

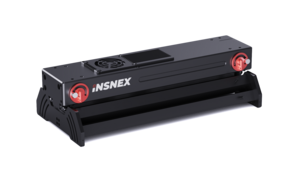

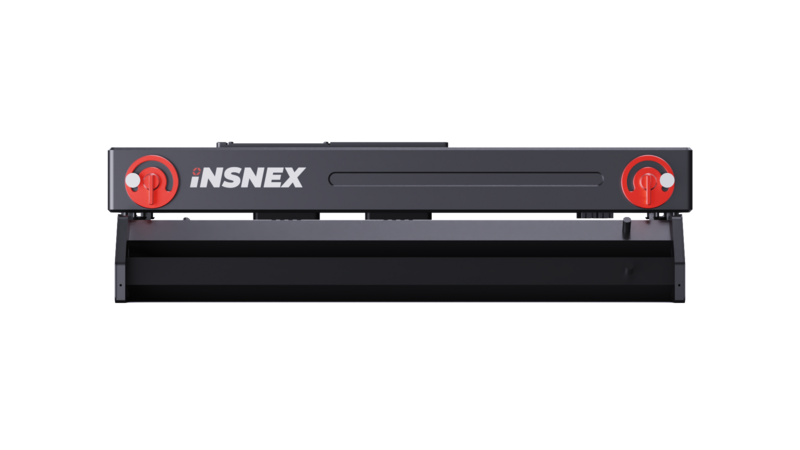

INSNEX LineX 2.5D
Die Contact Image Sensoren (CIS) von INSNEX basieren auf moderner CCD- und CMOS-Technologie und vereinen Stablinse, LED-Lichtquelle, Sensorarray sowie Signalaufbereitung in einem kompakten Modul. Dank dieses hochintegrierten Designs sind herkömmliche optische Linsen überflüssig, was die Baugröße minimiert. Die integrierte LED-Lichtquelle ermöglicht einen niedrigen Energieverbrauch, eine lange Lebensdauer und sofortige Betriebsbereitschaft. Durch die Stablinse und das optische Prinzip des CIS wird eine telezentrische Abbildung erzielt, wodurch geometrische Verzerrungen vermieden werden. Contact Image Sensoren sind daher ideal für detailgetreue und qualitativ hochwertige Bildaufnahmen geeignet.
Die Sensoren der LineX 2.5D Serie von INSNEX basieren auf dem Photometric-Sereo Prinzip und ermöglichen die Aufnahme eines Objekts aus vier verschiedenen Beleuchtungsrichtungen. Diese werden anschließend mithilfe fortschrittlicher Algorithmen kombiniert, um die Oberflächenstruktur präzise zu rekonstruieren. Die Sensoren bieten Auflösungen zwischen 600 DPI und 1800 DPI und sind in Längen von 35 mm bis 2310 mm verfügbar. Der Arbeitsabstand beträgt 30 mm, die Scangeschwindigkeiten liegen zwischen 40 kHz und 80 kHz.
Besonders hervorzuheben ist die innovative Stitching-Technologie mit zweireihigen Sensoren und Echtzeit-Fusion. Sie gewährleistet lückenlose und präzise Bilddaten ohne Graustufenunterschiede und garantiert eine gleichmäßige Bildqualität über die gesamte Sensorbreite.
Die einfache mechanische Integration erleichtert den Einbau der INSNEX Sensoren zusätzlich.
Highlights
- 2.5D Contact Image Sensoren
- Fortschrittliche Photometric Stereo Agorithmen
- Auflösungen von 600 DPI (42µm/p) bis 1800 DPI (14µm/P)
- Zeilenraten zwischen 40 kHz und 80 kHz
- Kameraschnittstelle 10 GigE
- Vier integrierte Beleuchtungen
- Umfangreiche Triggermöglichkeiten
- Einfache mechanische Integration
- Herausragendes Preis-Leistungs-Verhältnis
| Modell | Arbeitsbereich (mm) | Auflösung X | Zeilenrate (kHz) | |
|---|---|---|---|---|
| INS-LXM-165-10GM-18L-WD30-2.5D | 165 mm (WD: 30 mm) | 1800 DPI (11785 Pixel) | 0,56 m/s (40 kHz) | |
| INS-LXM-165-10GM-18M-WD30-2.5D | 165 mm (WD: 30 mm) | 1800 DPI (11785 Pixel) | 1,12 m/s (80 kHz) | |
| INS-CHVS-190-10GM-BB-WD30-2.5D | 190 mm (WD: 30 mm) | 600 DPI (4498 Pixel) | 2,77 m/s (66 kHz) | |
| INS-LXM-328-10GM-18L-WD30-2.5D | 328 mm (WD: 30 mm) | 1800 DPI (23428 Pixel) | 0,56 m/s (40 kHz) | |
| INS-LXM-328-10GM-18M-WD30-2.5D | 328 mm (WD: 30 mm) | 1800 DPI (23428 Pixel) | 1,12 m/s (80 kHz) | |
| INS-LXM-360-10GM-9M-WD30-2.5D | 360 mm (WD: 30 mm) | 900 DPI (12857 Pixel) | 2,24 m/s (80 kHz) | |
| INS-LXM-360-10GM-18M-WD30-2.5D | 360 mm (WD: 30 mm) | 1800 DPI (25714 Pixel) | 1,12 m/s (80 kHz) | |
| INS-CHVS-363-10GM-BB-WD30-2.5D | 363 mm (WD: 30 mm) | 600 DPI (8588 Pixel) | 2,77 m/s (66 kHz) | |
| INS-LXM-490-10GM-9M-WD30-2.5D | 490 mm (WD: 30 mm) | 900 DPI (17500 Pixel) | 2,24 m/s (80 kHz) | |
| INS-LXM-490-10GM-18M-WD30-2.5D | 490 mm (WD: 30 mm) | 1800 DPI (35000 Pixel) | 1,12 m/s (80 kHz) | |
| INS-LXM-656-10GM-18L-WD30-2.5D | 656 mm (WD: 30 mm) | 1800 DPI (46857 Pixel) | 0,56 m/s (40 kHz) | |
| INS-LXM-656-10GM-18M-WD30-2.5D | 656 mm (WD: 30 mm) | 1800 DPI (46857 Pixel) | 1,12 m/s (80 kHz) |
| Name | Beschreibung |
|---|---|
| INS-FG-EXGV-S-2 | 2-Port 10G Netzwerkkarte |
| INS-FG-EXGV-S-4 | 4-Port 10G Netzwerkkarte |
| INS-WIRE-7/8-A-S4-xx | Power Kabel, gerade Ausführung (xx: 5m, 10m, 15m) |
| INS-CHVS/LXM-xxxx-10GM-BD | Kalibrationsplatte zur Montage am CIS |
| INS-WIRE-LKK-10GE-S-RJ45-U-RJ45-H-xx | Ethernet Kabel, CAT7, gerade Ausführung (xx: 5m, 10m, 15m, 20m) |
| INS-WIRE-M12-A1-S8-xx-PUR | Trigger Input Kabel, gerade Ausführung (xx: 5m, 10m, 15m, 20m) |
| INS-WIRE-M12-A1-P8-5M-PUR | Trigger Output Kabel, gerade Ausführung (5m) |
