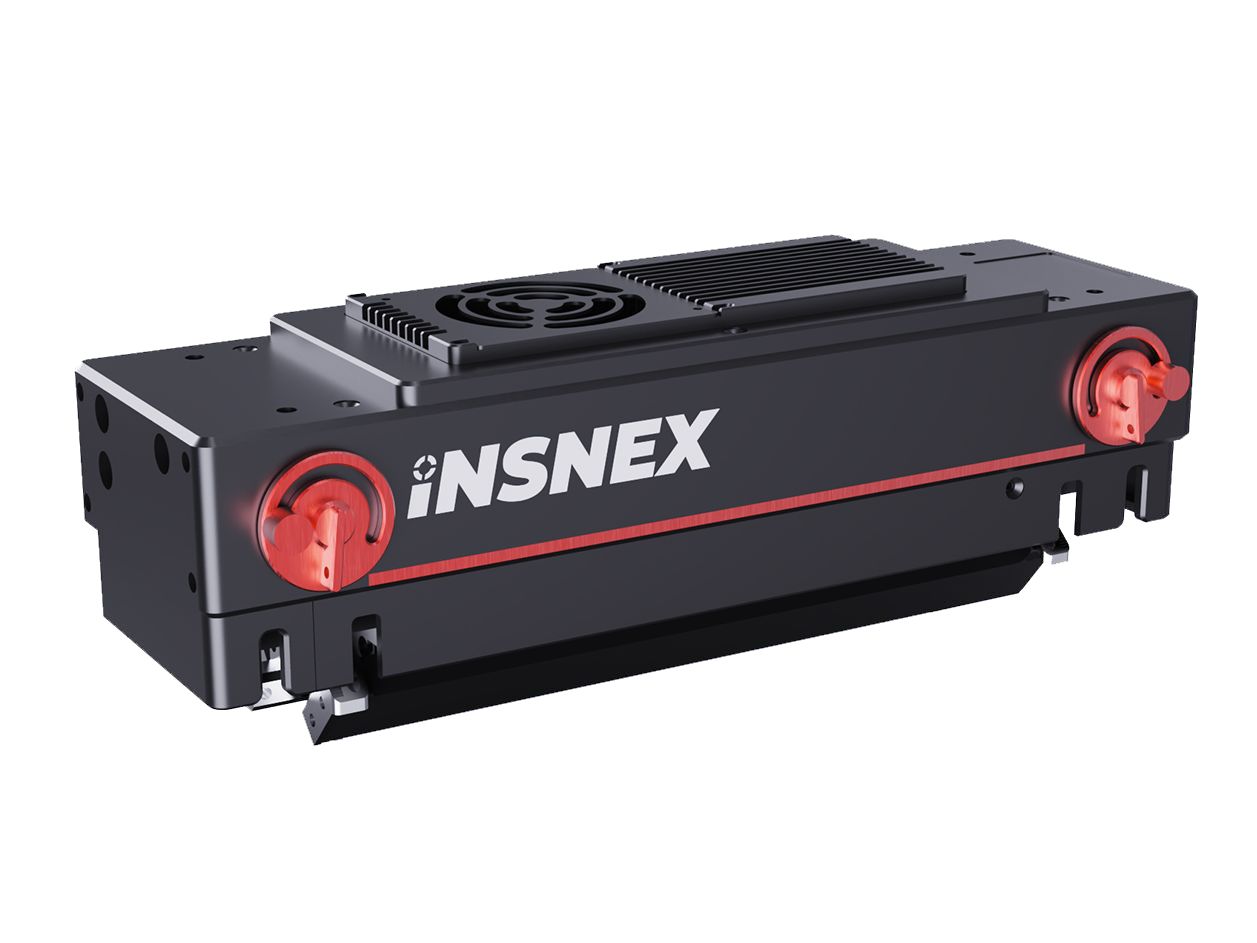

INSNEX LineX MAX PRO
Die Contact Image Sensoren (CIS) von INSNEX basieren auf moderner CCD- und CMOS-Technologie und vereinen Stablinse, LED-Lichtquelle, Sensorarray sowie Signalaufbereitung in einem kompakten Modul. Dank dieses hochintegrierten Designs sind herkömmliche optische Linsen überflüssig, was die Baugröße minimiert. Die integrierte LED-Lichtquelle ermöglicht einen niedrigen Energieverbrauch, eine lange Lebensdauer und sofortige Betriebsbereitschaft. Durch die Stablinse und das optische Prinzip des CIS wird eine telezentrische Abbildung erzielt, wodurch geometrische Verzerrungen vermieden werden. Contact Image Sensoren sind daher ideal für detailgetreue und qualitativ hochwertige Bildaufnahmen geeignet.
Die Sensoren der LineX MAX PRO Serie bieten eine Auflösung von 3600 DPI und sind in Längen von 35 mm bis 2310 mm verfügbar. Der Arbeitsabstand ist flexibel zwischen 7 mm, 15 mm, 30 mm und 50 mm wählbar, während die Scangeschwindigkeit bei 40 kHz liegt.
Besonders hervorzuheben ist die innovative Stitching-Technologie mit zweireihigen Sensoren und Echtzeit-Fusion. Sie gewährleistet lückenlose und präzise Bilddaten ohne Graustufenunterschiede und garantiert eine gleichmäßige Bildqualität über die gesamte Sensorbreite.
Die einfache mechanische Integration erleichtert den Einbau der INSNEX Sensoren zusätzlich.
Highlights
- Monochrome Contact Image Sensoren
- Auflösung: 3600 DPI (7µm/P)
- Zeilenrate 40kHz
- Kameraschnittstelle 10 GigE
- Diverse integrierte Beleuchtungsoptionen und Optik
- Umfangreiche Triggermöglichkeiten
- Einfache mechanische Integration
- Herausragendes Preis-Leistungs-Verhältnis
| Modell | Arbeitsbereich (mm) | Auflösung X | Zeilenrate (kHz) | |
|---|---|---|---|---|

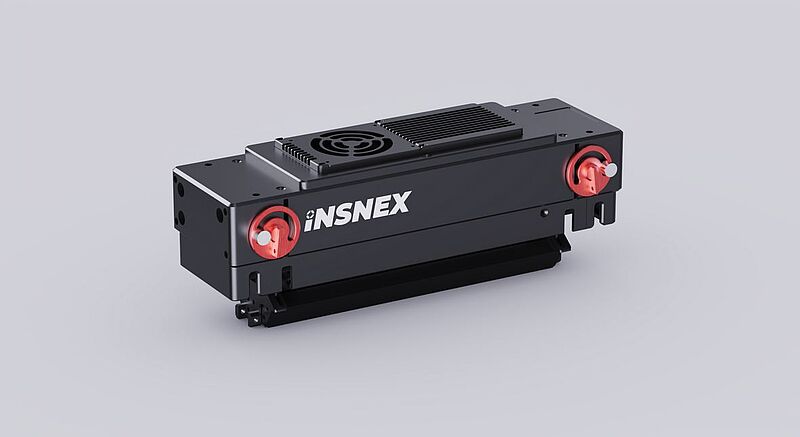

| INS-LXM-165-10GM-36L | 165 mm (WD: 15 mm) | 3600 DPI (23386 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-165-10GM-36L-WD7 | 165 mm (WD: 7 mm) | 3600 DPI (23386 Pixel) | 0,28 m/s (40 kHz) | |

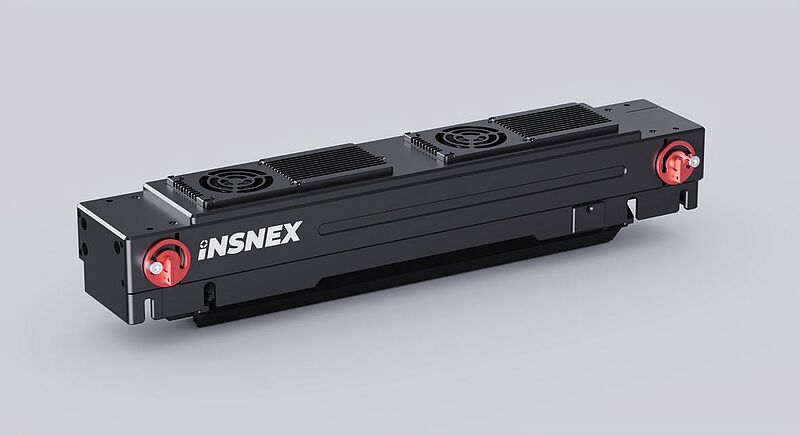

| INS-LXM-328-10GM-36L | 328 mm (WD: 15 mm) | 3600 DPI (46857 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-328-10GM-36L-WD7 | 328 mm (WD: 7 mm) | 3600 DPI (46856 Pixel) | 0,28 m/s (40 kHz) | |

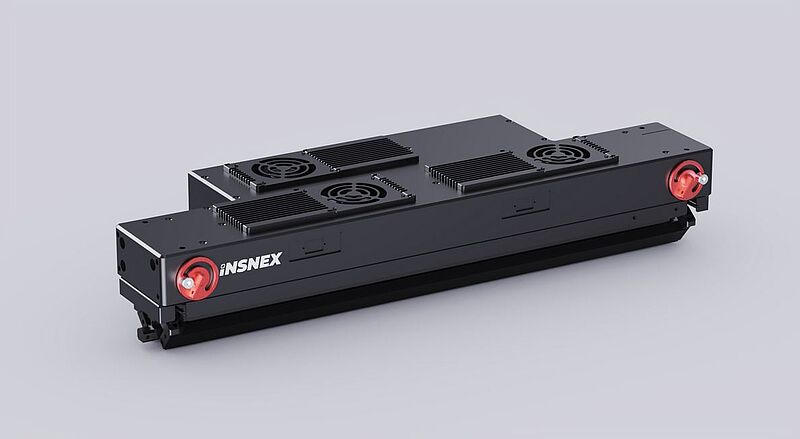

| INS-LXM-360-10GM-36L | 360 mm (WD: 15 mm) | 3600 DPI (51428 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-360-10GM-36L-WD7 | 360 mm (WD: 7 mm) | 3600 DPI (51428 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-490-10GM-36L | 490 mm (WD: 15 mm) | 3600 DPI (70285 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-490-10GM-36L-WD7 | 490 mm (WD: 7 mm) | 3600 DPI (70285 Pixel) | 0,28 m/s (40 kHz) | |

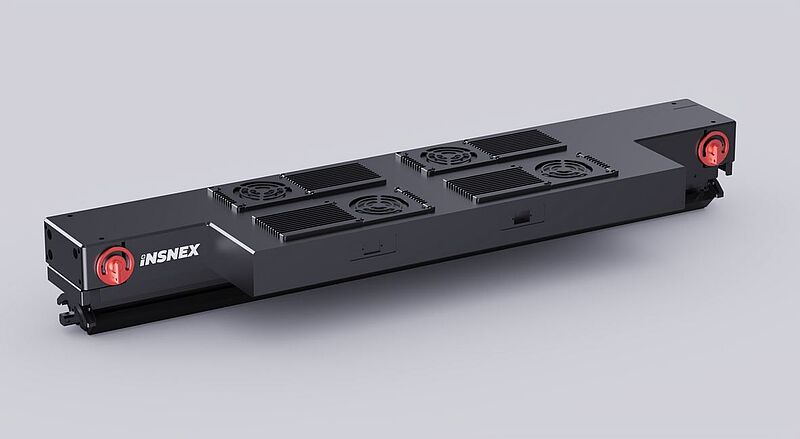

| INS-LXM-656-10GM-36L | 656 mm (WD: 15 mm) | 3600 DPI (93714 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-656-10GM-36L-WD7 | 656 mm (WD: 7 mm) | 3600 DPI (93714 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-820-10GM-36L-WD7 | 820 mm (WD: 7 mm) | 3600 DPI (117144 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-950-10GM-36L-WD7 | 950 mm (WD: 7 mm) | 3600 DPI (135714 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-1148-10GM-36L-WD7 | 1148 mm (WD: 7 mm) | 3600 DPI (164000 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-1312-10GM-36L-WD7 | 1312 mm (WD: 7 mm) | 3600 DPI (187428 Pixel) | 0,28 m/s (40 kHz) | |
| INS-LXM-1476-10GM-36L-WD7 | 1476 mm (WD: 7 mm) | 3600 DPI (210856 Pixel) | 0,28 m/s (40 kHz) |
| Name | Beschreibung |
|---|---|
| INS-FG-EXGV-S-2 | 2-Port 10G Netzwerkkarte |
| INS-FG-EXGV-S-4 | 4-Port 10G Netzwerkkarte |
| INS-WIRE-7/8-A-S4-xx | Power Kabel, gerade Ausführung (xx: 5m, 10m, 15m) |
| INS-LXM-xxxx-10GM-BD | Kalibrationsplatte zur Montage am CIS |
| INS-WIRE-LKK-10GE-S-RJ45-U-RJ45-H-xx | Ethernet Kabel, CAT7, gerade Ausführung (xx: 5m, 10m, 15m, 20m) |
| INS-WIRE-M12-A1-S8-xx-PUR | Trigger Input Kabel, gerade Ausführung (xx: 5m, 10m, 15m, 20m) |
| INS-WIRE-M12-A1-P8-5M-PUR | Trigger Output Kabel, gerade Ausführung (5m) |
