Vieworks VT Sense

Vieworks VT Sense

Die VT Sense Serie von Vieworks setzt neue Maßstäbe in der industriellen Bildverarbeitung. Als weltweit erste Hybrid-TDI-Line-Scan-Sensoren kombinieren sie die hohe Lichtempfindlichkeit einer CCD-TDI-Pixelstruktur mit der Geschwindigkeit und Effizienz moderner CMOS-Ausleseelektronik. Das Ergebnis sind höchste Empfindlichkeit, großer Dynamikumfang, hohe Zeilenraten und ein geringer Energieverbrauch.

Dank der TDI-Technologie (Time Delayed Integration) mit bis zu 384 TDI-Stufen erreichen die Sensoren eine außergewöhnliche Signalverstärkung und eignen sich ideal für anspruchsvolle Anwendungen wie Halbleiter- und Display-Inspektion sowie wissenschaftliche Bildgebung. Die BSI-Technologie (Back-Side Illumination) sorgt zudem für eine hervorragende Bildqualität im sichtbaren Licht sowie im UV- und NIR-Bereich – selbst bei schwierigen Lichtverhältnissen.

Mit Auflösungen von 4K bis 23K, Unterstützung für CoaXPress und CoaXPress-over-Fiber, verschiedenen Trigger-Modi, integrierten Bildkorrekturfunktionen sowie flexiblen Objektivanschlüssen bietet die VT Sense Serie maximale Leistung und Vielseitigkeit für moderne Machine-Vision-Anwendungen.

Highlights

  • Monochrome TDI-Zeilenkameras mit bis zu 384 Stages
  • Hybrid-Sensoren mit CCD-Bildqualität und CMOS-Geschwindigkeit
  • BSI (Back-Side Illumination) Sensor-Technologie für höhere Empfindlichkeit
  • Auflösungen von 4K bis 23K
  • Objektivanschluss M42, M58, M72, M95
  • Kameraschnittstellen CoaXPress und CoaXPress-over-Fiber
  • Zeilenraten bis 543 kHz
Kamera Interface
Sensor Pixelgröße X (µm)
Sensorbreite X (mm)
Auflösung und Bildrate
Modell Art.Nr. Kamera Interface Auflösung und Bildrate Sensor

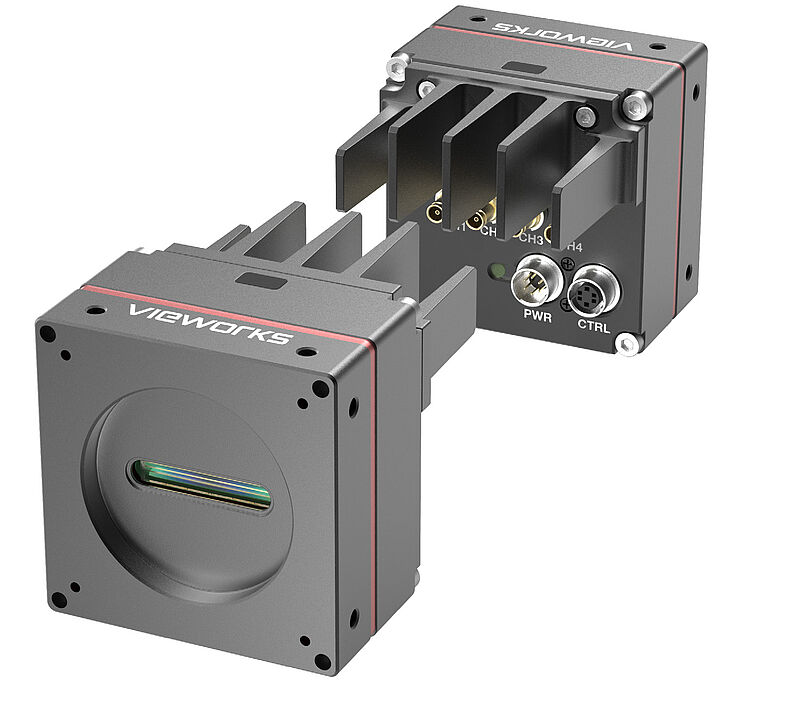

VTS-4K5X-H300A-256 (M42) VLT004S017 CXP6 4640 × 256 @ 300kHz Vieworks Hybrid TDI, 5µm, BSI
Details Anfragen
VTS-4K5X-H300A-256-UV (M42) VLT004S019 CXP6 4640 × 256 @ 300kHz Vieworks Hybrid TDI, 5µm, BSI
Details Anfragen
VT-9K7X-S250A-128 (M72) VLT009S010 CXP6 8912 × 128 @ 250kHz Vieworks Hybrid TDI, 7µm
Details Anfragen

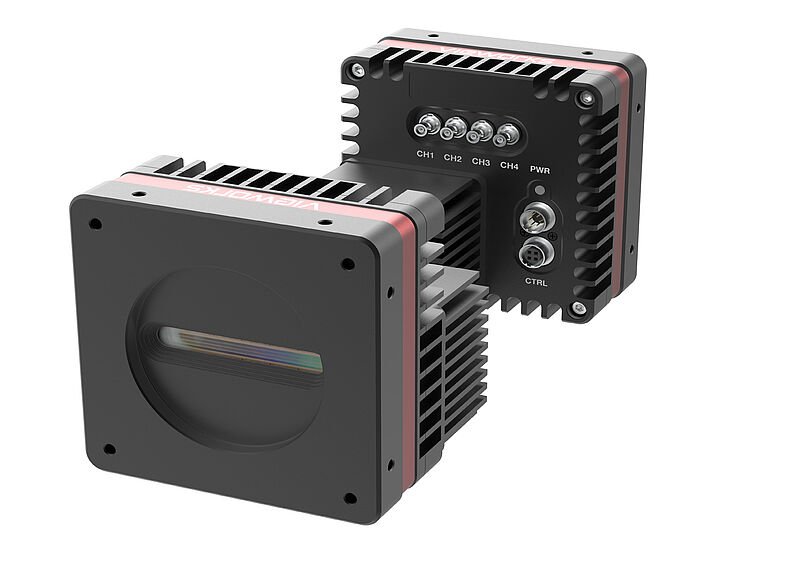

VTS-9K5X2-H550I-256 (M58) VLT009S018 CXP12 9056× 256 @ 543kHz GPixel GLT5009BSI, 5µm, BSI
Details Anfragen
VTS-9K5X2-H550I-256-UV (M58) VLT009S019 CXP12 9056× 256 @ 543kHz GPixel GLT5009BSI, 5µm, BSI
Details Anfragen
VTS-9K5F-H550I-256 (M58) VLT009S015 CXP-over-Fiber 9056× 256 @ 543kHz GPixel GLT5009BSI, 5µm, BSI
Details Anfragen
VT-12K5X-S200A-256 (M72) VLT012S009 CXP6 12480 × 256 @ 192kHz Vieworks Hybrid TDI, 5µm
Details Anfragen
VT-16K5X2-H300A-256 (M95) VLT016S007 CXP12 16384× 256 @ 300kHz Vieworks Hybrid TDI, 5µm
Details Anfragen

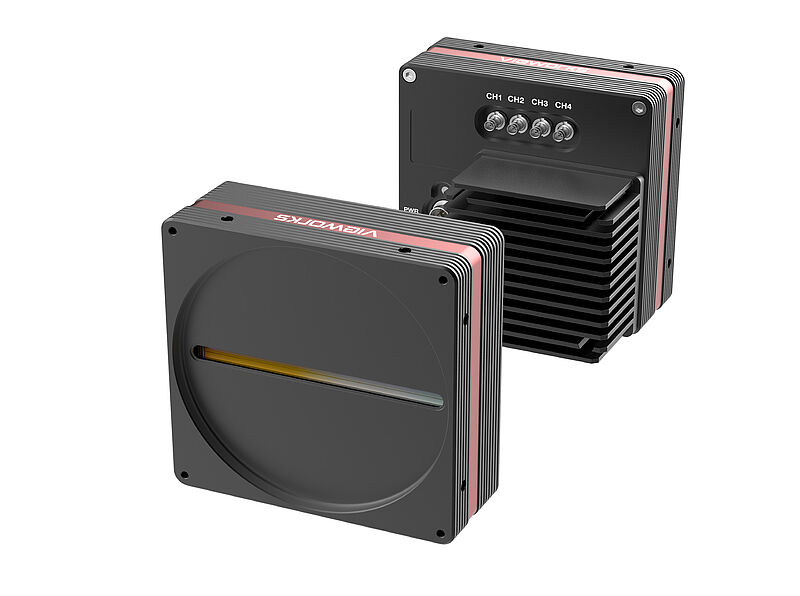

VTS-16K5X2-H300A-256 (M95) VLT016S010 CXP12 16384 × 256 @ 300kHz Vieworks Hybrid TDI, 5µm, BSI
Details Anfragen
VTS-16K5X2-H300A-256-UV (M95) VLT016S011 CXP12 16384 × 256 @ 300kHz Vieworks Hybrid TDI, 5µm, BSI
Details Anfragen

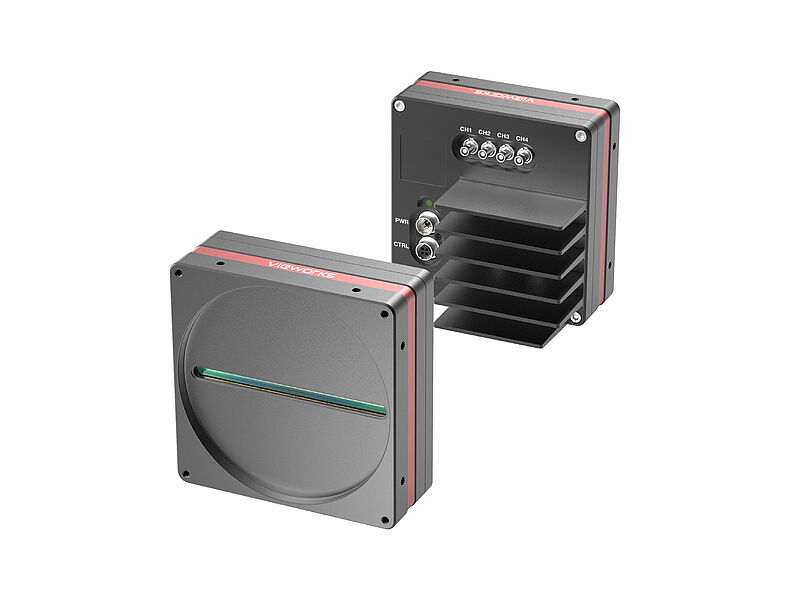

VTD-16K5X2-H150A-256 (M95) VLT016S012 CXP12 16384 × 256(x2) @ 300kHz Vieworks Hybrid TDI, 5µm, BSI
Details Anfragen
VT-18K3.5X-S140A-256 (M72) VLT018S008 CXP6 17824 × 256 @ 80kHz Vieworks Hybrid TDI, 3,5µm
Details Anfragen
VTS-23K3.5X2-H209A-384 (M95) VLT023S004 CXP12 23456 × 384 @ 209kHz Vieworks Hybrid TDI, 3,5µm, BSI
Details Anfragen
Name Beschreibung
Kamera-Stativadapter Stativadapter zur Kameramontage mit 1/4" Gewinde
Kamera-Objektivadapter Objektivadapter zur Adaption eines Objektivs an den Kameraflansch
Kamera-Netzteile Netzteile und Injektoren zur Stromversorgung der Kameras
Kamera-PWR/IO-Kabel Kabel und Steckverbinder für Kameras (Power, Trigger sowie I/Os)
Distanzringe M42x1 Distanzringe für M42x1 Mount Objektive
Intercon1 CoaXPress 1.1 Kabel (CXP6) Hochwertige Kabel für CoaXPress 1.1, BNC auf BNC/DIN
Intercon1 CoaXPress 2.0 Kabel (CXP12) Hochwertige Kabel für CoaXPress 2.0, HD-BNC auf HD-BNC/BNC/DIN
